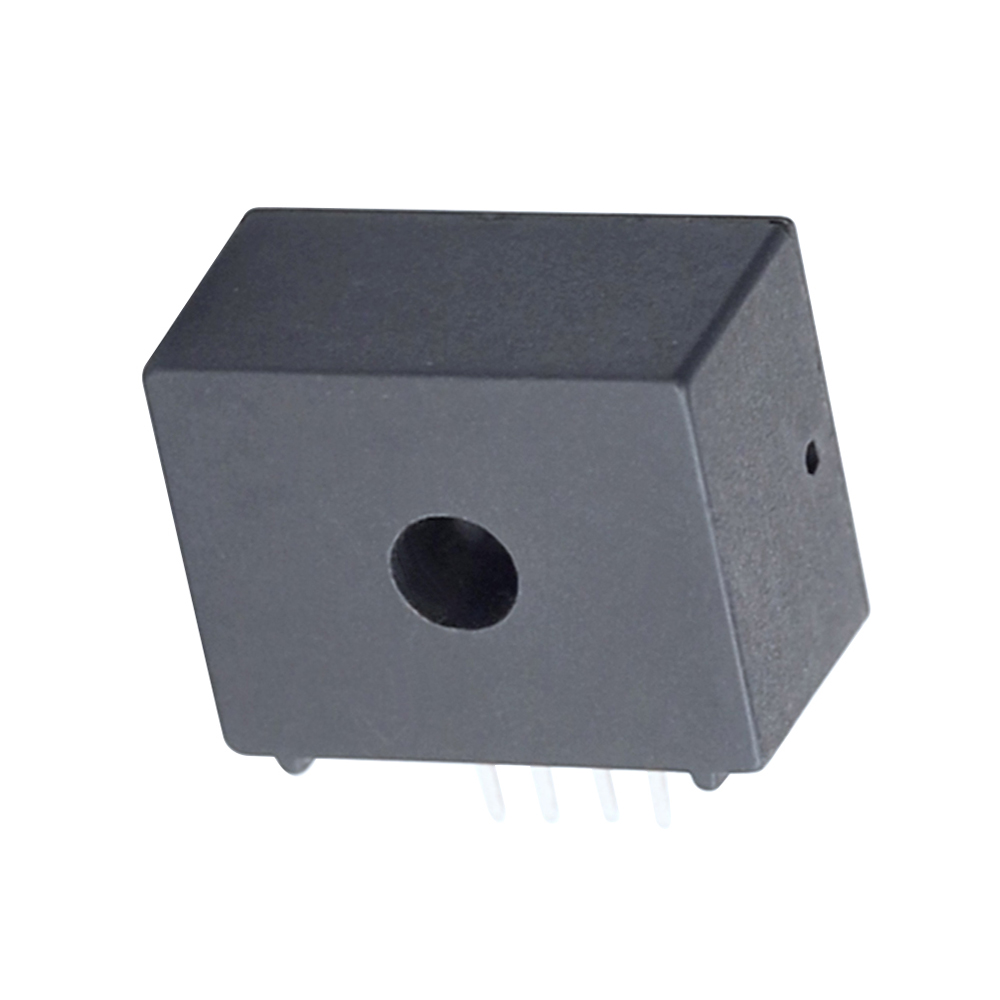

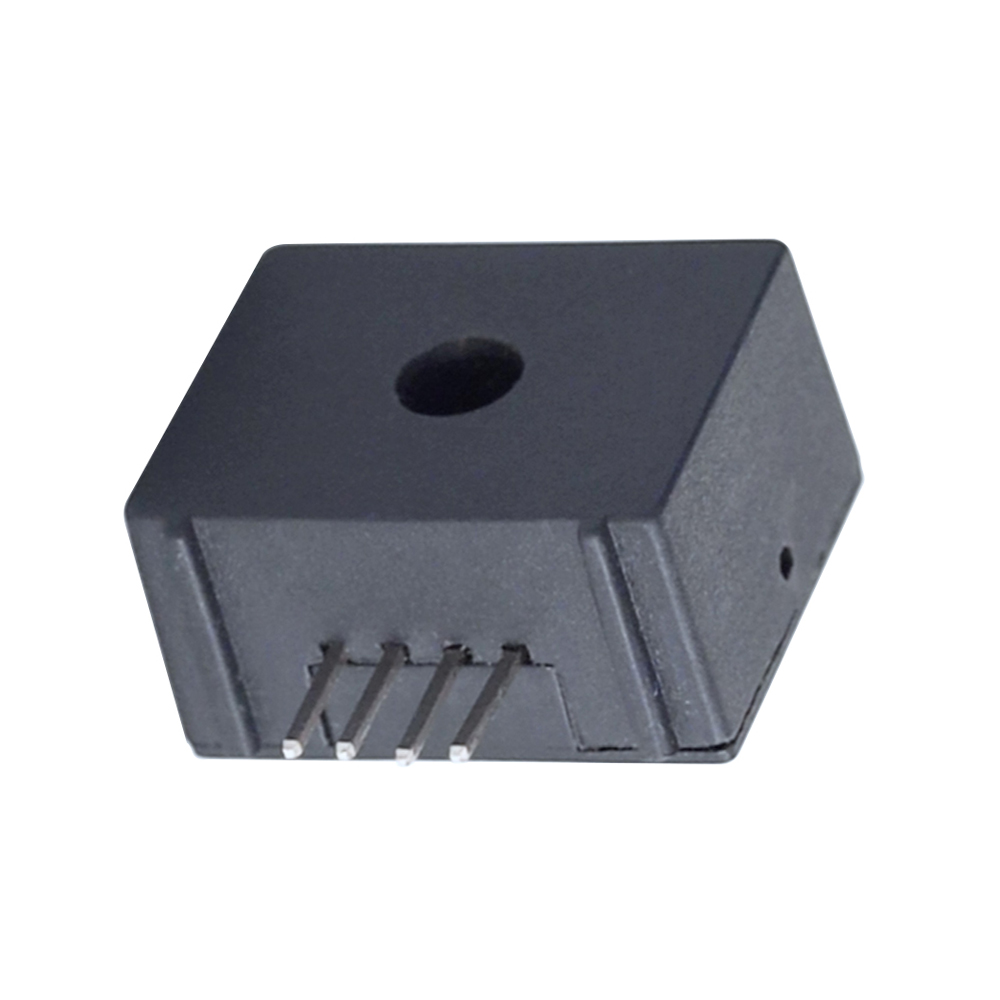

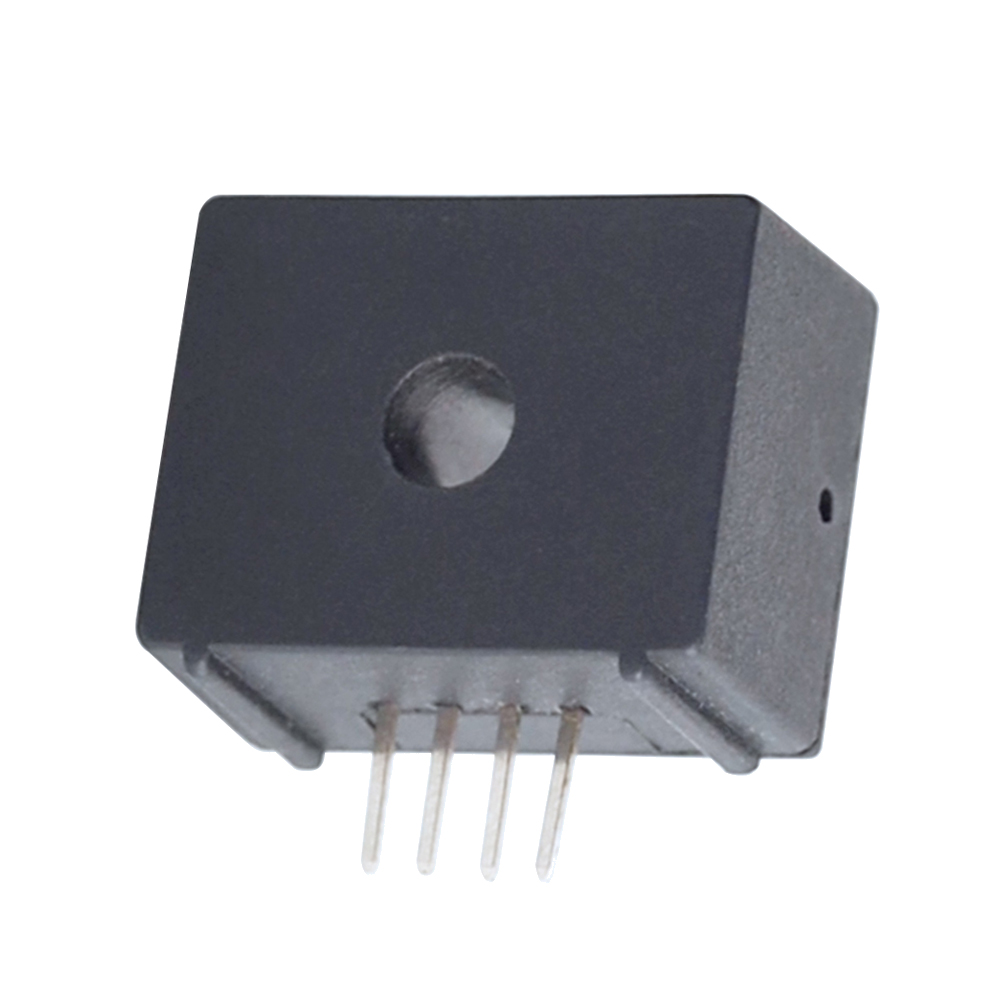

TR0219-LKH
TR
Características del producto
* Mide señales AC, DC y pulsadas.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Estructura perforada, sin pérdida de inserción.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
Parámetro técnico
| Especificación | 10a/1v | 20a/1v | 40a/1V | Unidad | |
|---|---|---|---|---|---|
| I PN | Corriente de entrada de entrada primaria | 10 | 20 | 40 | A |
| I P | Rango de medición primaria | 0-20 | 0-40 | 0-60 | A |
| V Sn | Voltaje de salida calificado secundario | 1 | V | ||
| V C | El voltaje de la fuente de alimentación | ±12-15(±5%) | V | ||
| I C | Consumo de corriente | ＜ 20 | mamá | ||
| V D | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| ε L | Linealidad | ＜ 1 | %FS | ||
| X | Precisión | Ta = 25 ℃: ≤ ± 1 | % | ||
| V 0 | Voltaje Voltaje | Ta = 25 ℃: ≤ ± 30 | MV | ||
| V om | -Afilización Afjetiva Volota Voltage | IP =0 después de 3*I PN :≤±20 | MV | ||
| V ot | Voltaje de voltaje de voltaje TR Rift | IP =0, TA =-25-+75℃:≤±1 | MV/℃ | ||
| T R | Respuesta | ≤3 | μs | ||
| de | venta | DC-10 | khz | ||
| de Voltaje | ) | -25-+75 | ℃ | ||
| T S | Temperatura de almacenamiento | -45-+85 | ℃ | ||
| R L | Resistencia a la carga | Ta = 25 ℃: ≥10 | kΩ | ||
Dimensiones de forma e instalación

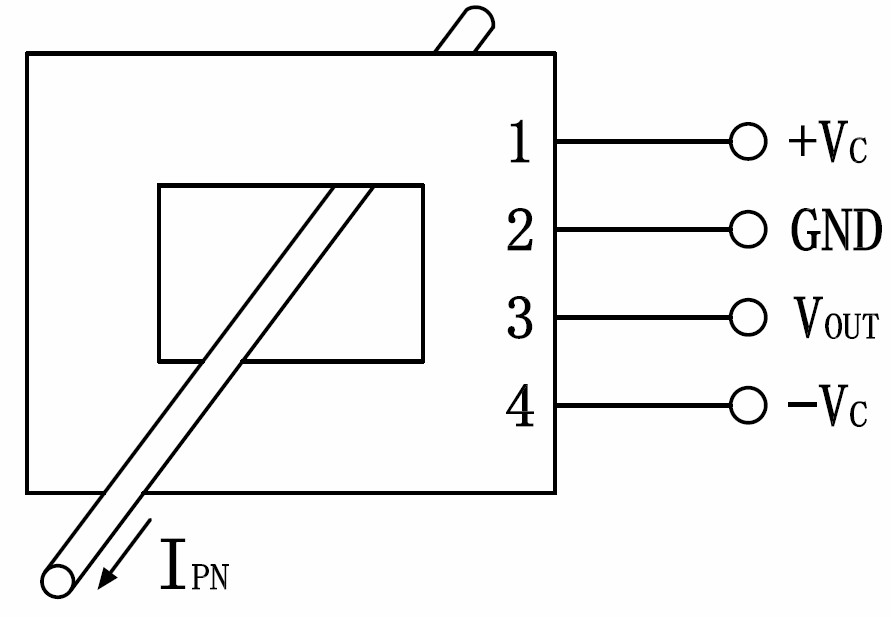

Diagrama de enlace del circuito
Nota:
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
Cuando el sensor se suelde a la placa de circuito, debe ser soldado con un hierro soldado a baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los alfileres no deben ser exprimidos por una gran cantidad, de lo contrario la conexión interna se puede abrir.
