TRJC20-12A
TR

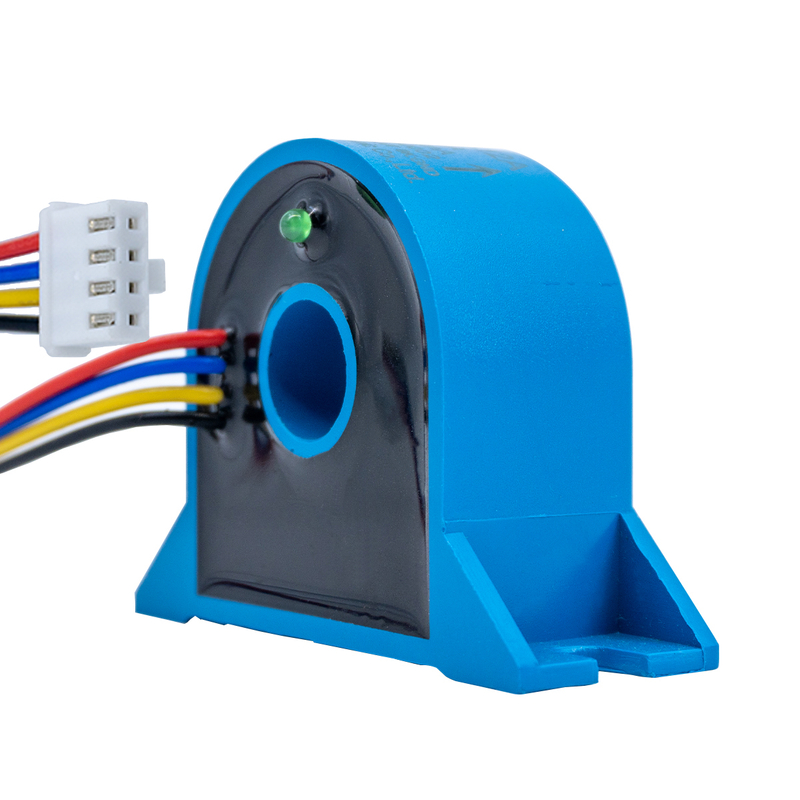

Descripción general del producto
Un sensor de corriente de alta precisión mide con precisión la corriente CA y CC con una precisión y estabilidad excepcionales. Convierte la corriente en una señal eléctrica proporcional para un monitoreo y control precisos en sistemas de energía. Utilizando tecnologías avanzadas como el efecto Hall o los métodos de flujo cero, proporciona alta linealidad, baja compensación y respuesta rápida. Estos sensores se utilizan ampliamente en convertidores de potencia, sistemas de energía renovable, redes inteligentes y automatización industrial. Con características como una fuerte capacidad antiinterferencias y un diseño compacto, los sensores de corriente de alta precisión garantizan una medición de corriente confiable, protección del sistema y eficiencia mejorada en aplicaciones exigentes que requieren una detección de corriente precisa.
Características del producto
* Retroalimentación de compensación magnética multicanal.
* Pequeñas corrientes desalineadas.
* Linealidad superior.
* Alta resistencia al aislamiento.
* Pequeño error entre entrada y salida.
* Amplio ancho de banda de frecuencia.
* Velocidad de respuesta rápida.
* Alta resolución.
* Deriva de baja temperatura.
Aplicación del producto
* Detección de nueva energía.
* Productos sustitutos del salón.
* Medida electrónica de potencia.
* Control y medición industrial.
* Centro médico.
* Norma para pruebas de laboratorio.
* Vehículos eléctricos y transporte.
* Instrumento y medidor.
Parámetros del producto
Tipo | Símbolo | Condición de prueba | Mínimo | Calificado | Máximo | Unidad | |
Rango de medición | I PM | - | ±20 | ±30 | ADC | ||
Fuente de alimentación | V C | Gama completa | ±12 | ± 15 | ± 15.5 | VDC | |
Consumo actual | I C | Dentro de la gama I PM | ± 15 | ±55 | ±75 | mamá | |
Relación | K n | Entrada: salida | 500:1 | - | |||
Corriente de salida nominal | Yo sn | Corriente calificada primaria | - | ± 40 | - | mamá | |
Medición de resistencia | R m | Consulte Pic.1 | - | 150 | - | Ω | |
Precisión | X E | 25 ± 10 ℃ | - | - | 0.05 | % | |
Linealidad | ε L | - | - | - | 0.02 | % | |
Coeficiente de deriva de temperatura | TCI Out | - | - | - | 0.1 | PPM/K | |
Corriente de compensación cero | Yo o | 25 ± 10 ℃ | - | - | ±20 | ua | |
Corriente de compensación cero | Yo ot | Rango de temperatura de funcionamiento completo | - | - | ±50 | ua | |
Corriente de ondulación | En | DC-10Hz | - | - | 2 | ua | |
Tiempo de respuesta dinámica | T R | 5% hasta 90% IPN | - | - | 1 | a nosotros | |
DI/DT seguido con precisión | DI/DT | - | 200 | - | - | A/nosotros | |
Ancho de banda de frecuencia (- 3 dB) | F | - | 0 | - | 100 | khz | |
Nota: La corriente nominal es la corriente rms cuando se mide CA
Característica general
Tipo | Símbolo | Condición de prueba | Mínimo | nominal | Máximo | Unidad |
Rango de temperatura de funcionamiento | T a | - | -40 | - | +85 | ℃ |
Rango de temperatura de almacenamiento | T S | - | -55 | - | +100 | ℃ |
Señal de indicación de estado de salida | - | Cuando la luz indicadora de estado de salida está encendida, significa que el producto funciona normalmente, y la corriente de entrada de la barra colectora no excede su capacidad de carga; Cuando la luz indicadora de estado de salida está apagada, indica que el producto no está funcionando correctamente o el valor de la corriente de entrada de la barra colectora está más allá de su capacidad. | ||||
Característica de seguridad
Tipo | Símbolo | Condición de prueba | Mínimo | nominal | Máximo | Unidad | |
Soporte de voltaje aislado | Entre lo primario y secundario | Enfermedad venérea | 50Hz, 1min | - | 5 | - | kV |
Voltaje de soporte de aislamiento transitorio | Entre lo primario y secundario | VW | 50US | - | 10 | - | kV |
Este producto es una pieza moldeada, material ABS, tolerancia de forma y dimensiones de acuerdo con GB/T14486-2008 MT6.

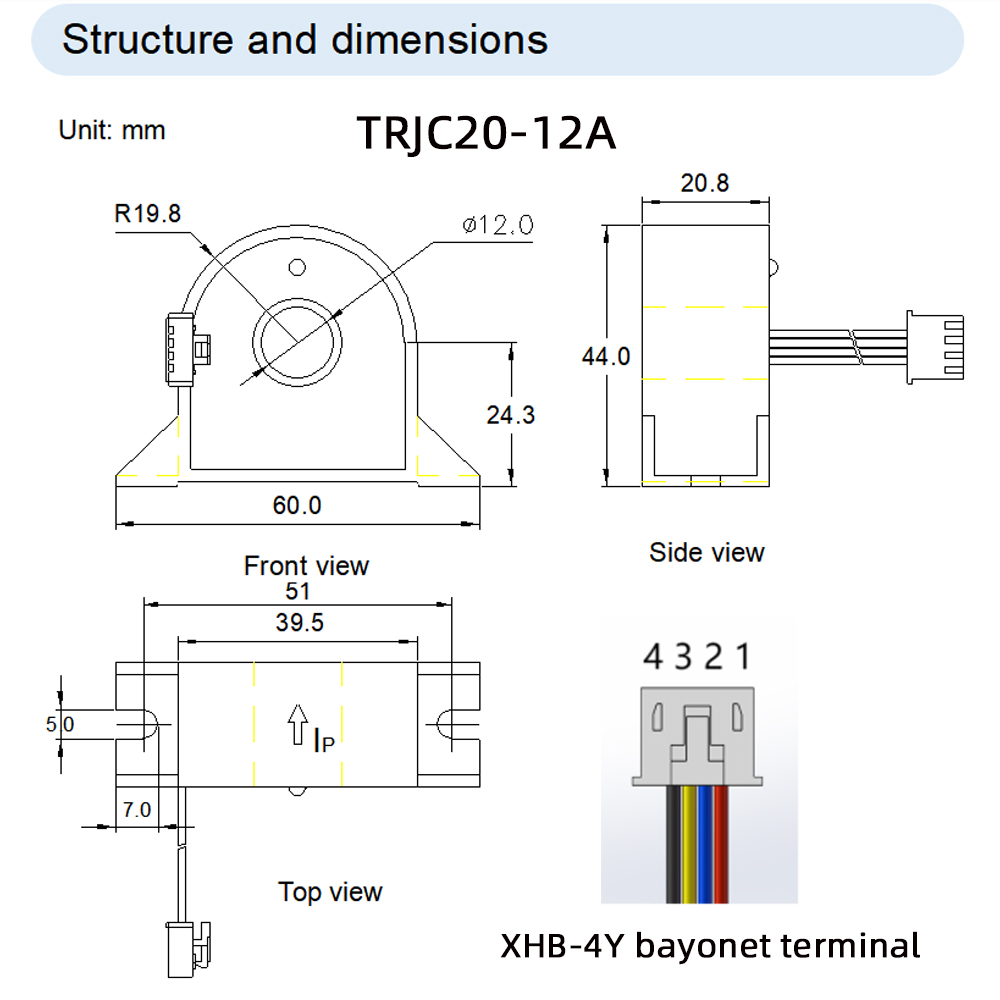

Tipo de salida de cable conductor, cable: Teflón 1332-20AWG/19-0.185TS/0D1.56, conectado al terminal de bayoneta XHB-4Y.
