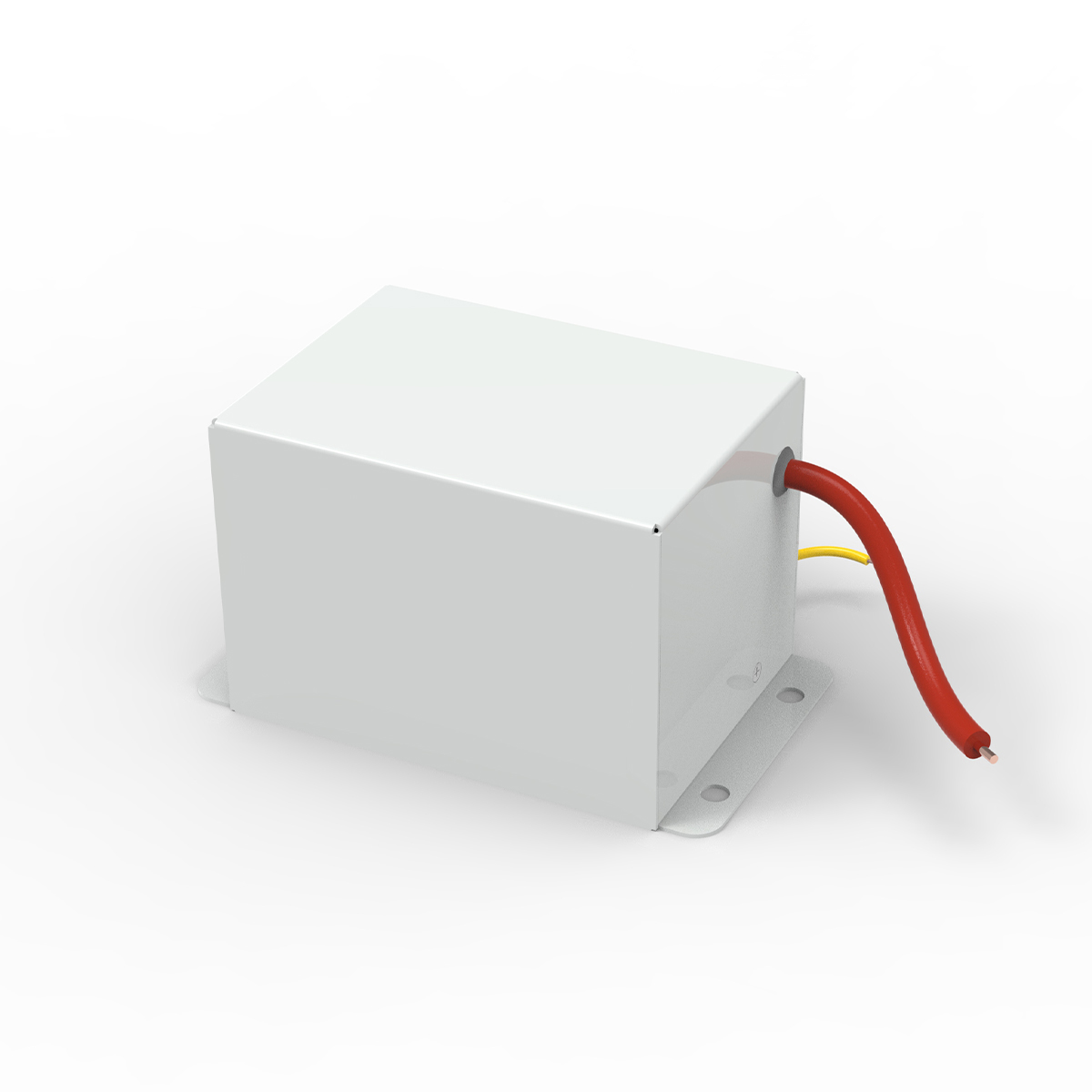

TRCL-10/10W28
TR
Características del producto
* Extracción de energía estable: utiliza un voltaje de línea de 10 kV para la extracción de energía, que no se ve afectado por la magnitud de la corriente de carga, lo que garantiza estabilidad y confiabilidad.
* Seguro y Confiable: Evita la resonancia ferromagnética, con seguridad verificada teórica y prácticamente a largo plazo.
* Eficiencia energética y respetuoso con el medio ambiente: significativamente más ligero que los PT de extracción de energía electromagnética convencionales, lo que reduce el uso excesivo de materiales ferromagnéticos y resinosos.
* Compacto y versátil: ofrece compatibilidad de diseño integrado y una instalación conveniente.
Aplicación del producto
Es adecuado para muchas ocasiones, como redes eléctricas, minas y tránsito ferroviario, y puede proporcionar un suministro de energía estable y confiable para todo tipo de equipos de medición, protección, control y monitoreo en línea.
Parámetros del producto
Rendimiento eléctrico | Nivel de voltaje de trabajo de Línea de transmisión | ≤10kV | Tensión de salida nominal | CC 28 V |
Voltaje de entrada nominal | 10/√3kV | Resistencia de aislamiento del primario Circuito al circuito secundario | >1000MΩ | |
Frecuencia nominal | 50Hz | Capacidad nominal | 3.7nF | |
Frecuencia de potencia Tensión soportada | 42kV | Factor de tensión nominal | 1,9 (8h) | |
Impulso relámpago Tensión soportada | 75kV | Voltaje de arranque | 80% de potencia total de salida | |
Descarga parcial (Tensión de prueba 14,4 kV) | ≤10pC | Corriente de fuga | 80% Ur, <10mA | |
Capacidad de salida nominal | 10W | Nivel de protección | IP67 | |
| Entorno operativo | Temperatura ambiente | -40℃-+85℃ | Altitud | 4000 metros y menos |
Humedad relativa | ≤90% HR @25 ℃ | Otro | Sin gases corrosivos |

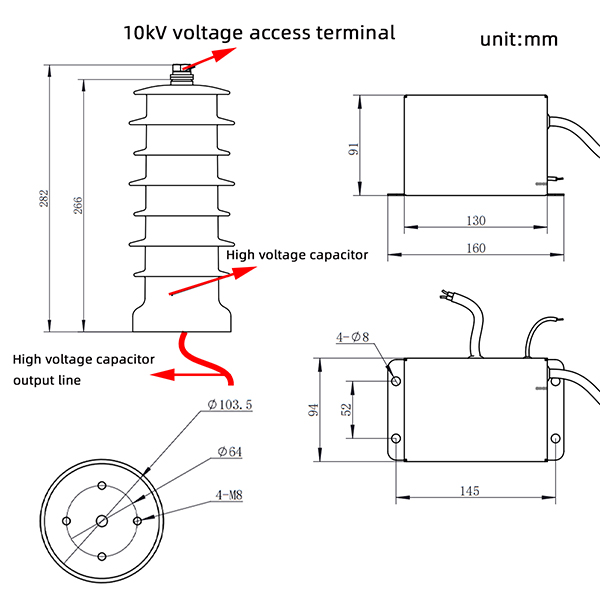

Dimensiones (mm)

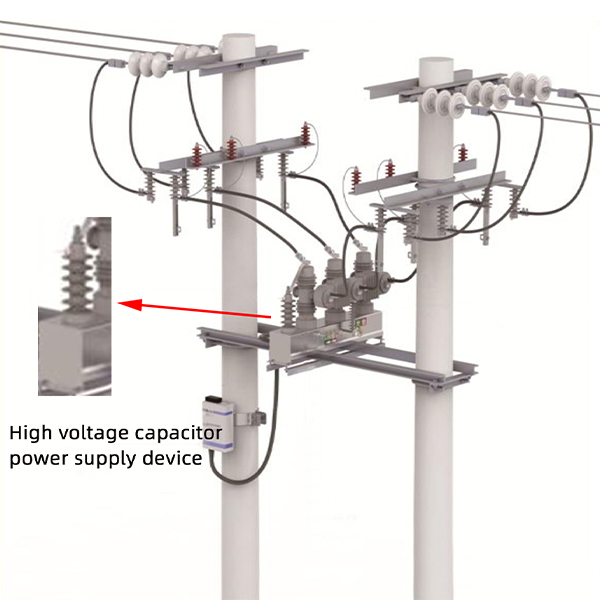

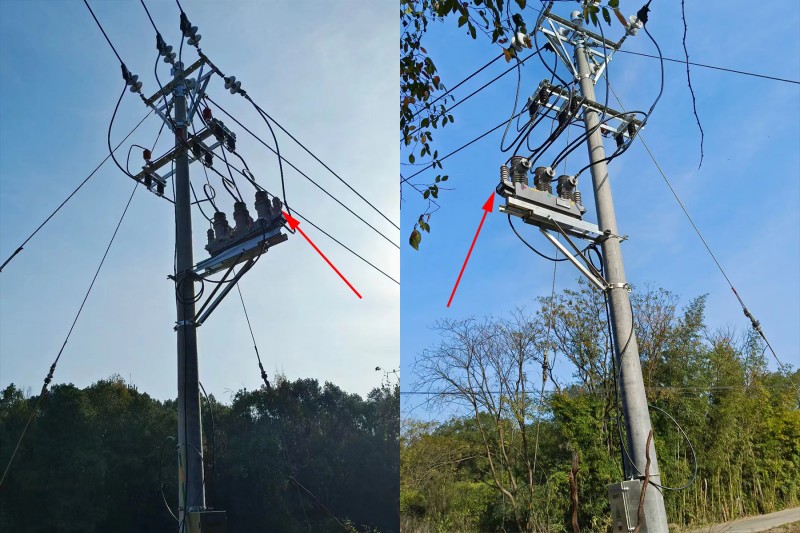

Instalación
