Diferencias entre transformador de corriente de secuencia cero y transformador de corriente

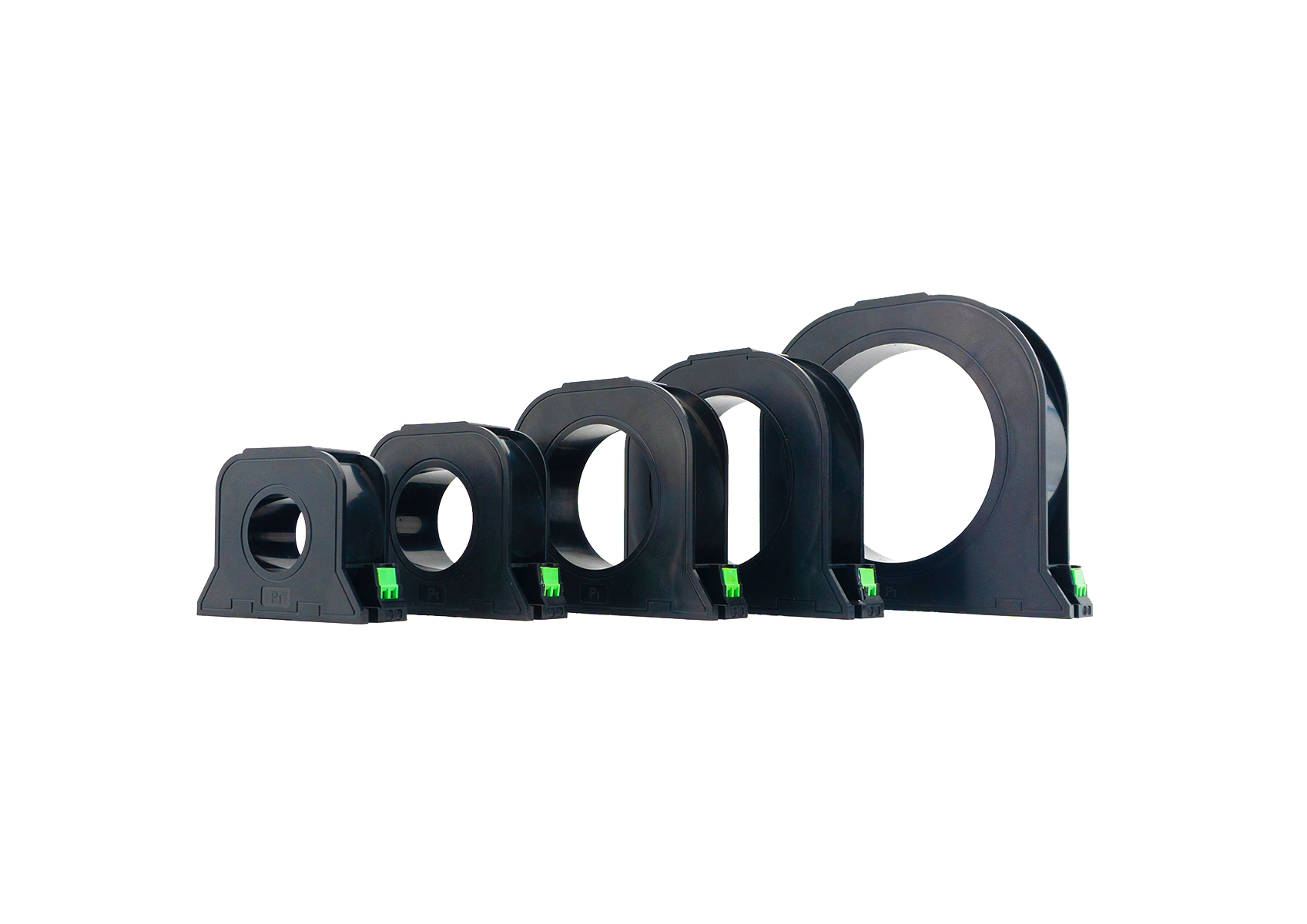

El transformador de corriente de secuencia cero (transformador de corriente de equilibrio central) es un instrumento de medición importante en los sistemas eléctricos, que se utiliza para medir la corriente de secuencia cero. Un sistema de energía consta de tres fases: Fase A, Fase B y Fase C, y cada fase puede funcionar de forma independiente. La corriente de secuencia cero ocurre simultáneamente en las tres fases. Al adoptar transformadores de corriente de secuencia cero, podemos medir dicha corriente para garantizar el funcionamiento normal de los sistemas eléctricos.

Los transformadores de corriente convencionales están diseñados para medir la corriente operativa de carga, mientras que los transformadores de corriente de secuencia cero están especializados para la medición de corriente de secuencia cero. Por lo tanto, los transformadores de corriente de secuencia cero requieren estructuras y capacidades de medición especiales para adquirir lecturas de corriente de secuencia cero precisas.

Corriente de secuencia cero

La corriente de secuencia cero fluye a través de tres fases simultáneamente en los sistemas eléctricos. Como corriente anormal, puede provocar fallas en el sistema y daños al equipo. Por lo tanto, medir y monitorear la corriente de secuencia cero es de gran importancia.

En un sistema de energía bien equilibrado, las fases A, B y C transportan igual voltaje y corriente. Cuando ocurren fallas en el sistema o se conectan cargas desequilibradas, se generará corriente de secuencia cero. Se origina por cargas eléctricas desapareadas distribuidas por el sistema o dentro de cables y equipos sin conexión a tierra, lo que conduce a un desequilibrio de corriente trifásica.

Principio de funcionamiento del transformador de corriente de secuencia cero

El transformador de corriente homopolar mide la corriente homopolar y emite las señales eléctricas correspondientes.

Principio de funcionamiento: cuando la corriente fluye a través de los cables que pasan por el transformador, se producirá un campo magnético proporcional a la magnitud de la corriente. El campo magnético actúa sobre el devanado secundario y genera las correspondientes señales de corriente.

Características y parámetros del transformador de corriente de secuencia cero.

Los transformadores de corriente de secuencia cero se fabrican según parámetros específicos, con las características clave que se enumeran a continuación:

Sensibilidad : La amplitud de la señal de salida será proporcional a la magnitud de la corriente de secuencia cero de entrada.

Respuesta de frecuencia : el rango de frecuencia efectivo para la medición. La corriente de secuencia cero en los sistemas eléctricos es normalmente de 50 Hz.

Linealidad : Las señales de entrada y salida deberán mantener una relación lineal dentro del rango operativo para garantizar la precisión de la medición.

Diferencia de fase : el desplazamiento de fase entre las señales de salida y entrada. Lo ideal es que la diferencia de fase sea cero o cercana a cero para una medición de alta precisión.

Aplicaciones del transformador de corriente de secuencia cero

Protección del sistema de energía : la corriente de secuencia cero sirve como criterio de falla para la detección de fallas y la protección de relés de los equipos de energía.

Monitoreo de la calidad de la energía : detecte anomalías y fallas ocultas de los sistemas de energía mediante el monitoreo de corriente de secuencia cero.

Detección de falla a tierra : La falla a tierra es una falla frecuente en los sistemas de energía. Los transformadores de corriente de secuencia cero pueden detectar fallas a tierra causadas por cargas desequilibradas y una conexión a tierra inadecuada del equipo.

Conclusión

El transformador de corriente de secuencia cero es un equipo de detección fundamental para capturar corriente de secuencia cero en sistemas de energía. En comparación con los transformadores de corriente ordinarios, adopta estructuras dedicadas y un rendimiento de medición especial para realizar una medición precisa de la corriente de secuencia cero. Ampliamente aplicado en la protección de sistemas eléctricos, monitoreo de la calidad de la energía y detección de fallas a tierra, desempeña un papel vital en la ingeniería energética.
