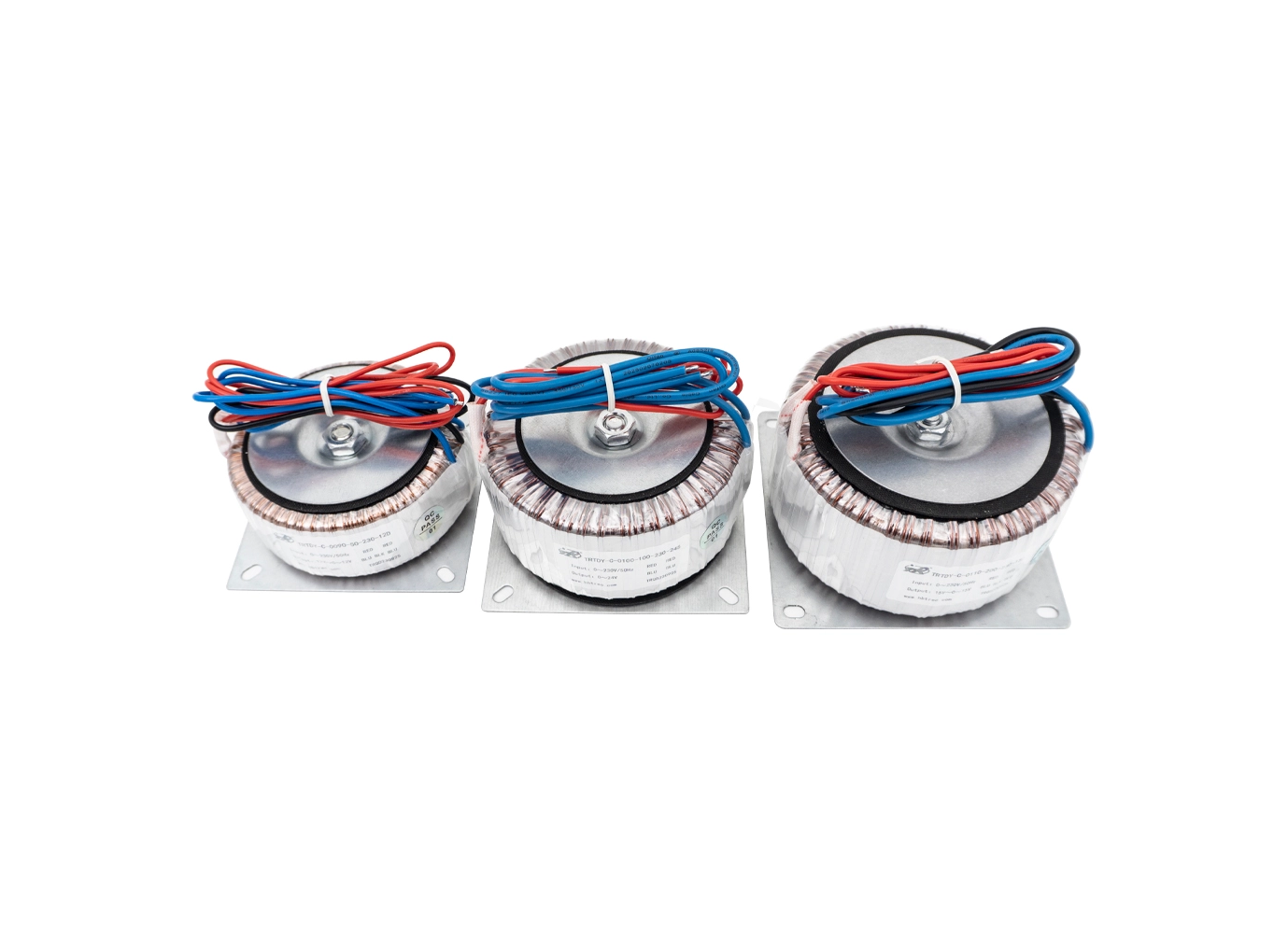

Cómo funciona un pequeño transformador

Un pequeño transformador funciona según el principio de inducción electromagnética . Sólo funciona con corriente alterna y no puede convertir directamente el voltaje de corriente continua. Se aplica ampliamente en adaptadores de corriente, electrodomésticos y equipos de control industrial.

Se compone principalmente de un núcleo de hierro, un devanado primario y un devanado secundario. Cuando se aplica un voltaje de CA al devanado primario, la corriente alterna genera un campo magnético alterno que varía constantemente. El núcleo de hierro está repleto de láminas de acero al silicio de alta permeabilidad. Limita el campo magnético y transfiere la mayor parte del flujo magnético al devanado secundario para reducir la pérdida de energía magnética.

Según la ley de la inducción electromagnética, el campo magnético cambiante que pasa a través del devanado secundario induce una fuerza electromotriz de CA. El voltaje de salida depende de la relación de vueltas entre los devanados primario y secundario. Más vueltas de bobinado corresponden a un voltaje más alto. Un transformador elevador tiene más vueltas secundarias, mientras que un transformador reductor tiene menos vueltas secundarias. La mayoría de los productos electrónicos de consumo adoptan pequeños transformadores reductores para reducir la alimentación de la red de alto voltaje a bajo voltaje.

Para un transformador ideal, la potencia de entrada es aproximadamente igual a la potencia de salida. El voltaje aumenta cuando la corriente cae y el voltaje cae cuando la corriente aumenta. Los transformadores pequeños del mundo real tienen pérdidas inevitables: pérdidas por corrientes parásitas y pérdidas por histéresis en el núcleo de hierro, además de pérdidas por calentamiento resistivo en los cables de bobinado. Por lo tanto, la potencia de salida es ligeramente menor que la potencia de entrada y se produce un calor suave durante el funcionamiento.
