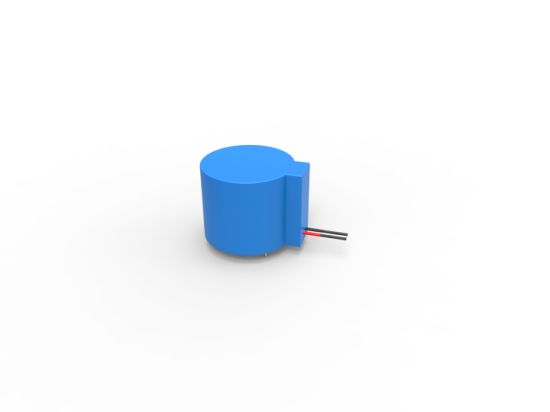

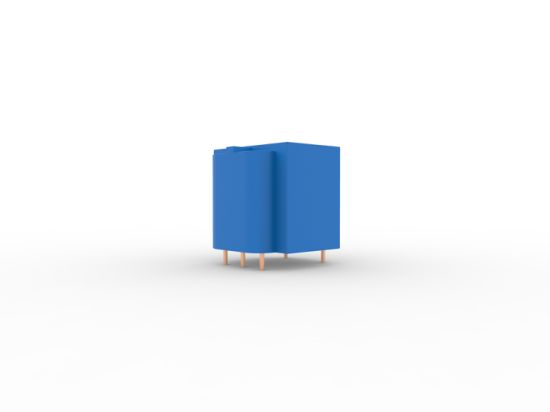

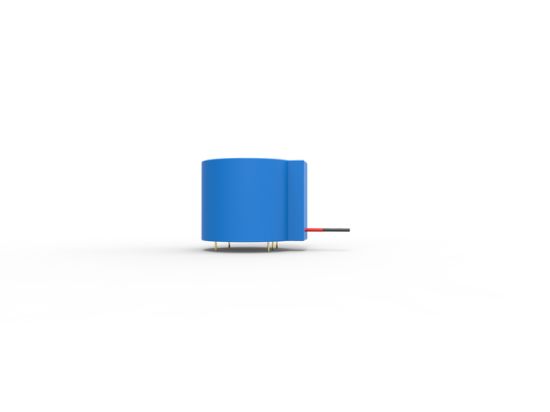

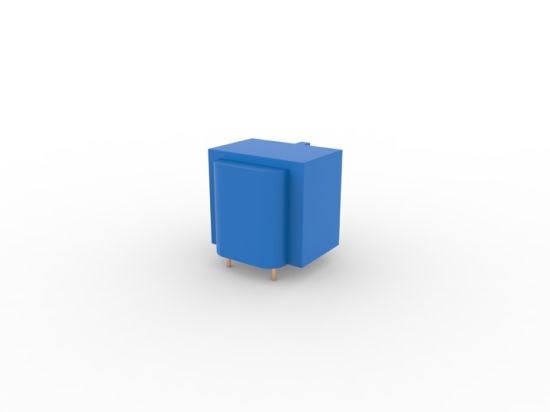

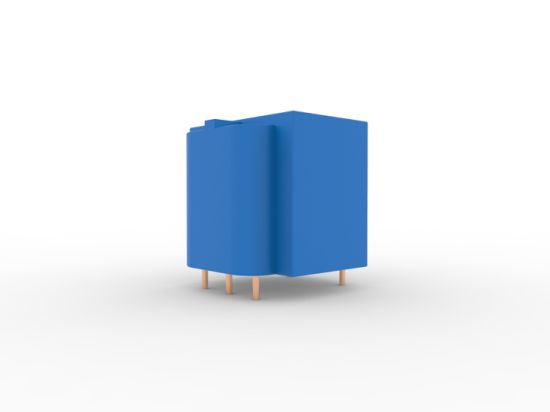

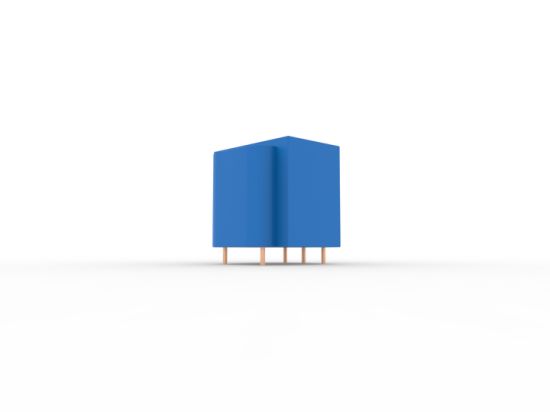

0.5% 0.3535V Transformador de corriente de protección de relé de salida

Compartir con:

0.5% 0.3535V Transformador de corriente de protección de relé de salida



Preguntar

Min. Orden:
1 pieza
Port:
Shanghai, China
Capacidad de producción:
3000000
Términos de pago:
T / T, Western Union, Paypal
N º de Modelo.:
TR01284-4BE
Medio aislante:
Resina epoxica
Instalación:
Montaje en PCB
Estructura de circuito magnético:
Tipo de etapa única
Principio de transformación de voltaje:
Tipo electromagnético
Marca comercial:
TR
Paquete de transporte:
Caja estándar, paquete al vacío aceptable
Especificación:
35 * 33 * 32
Origen:
Hubei, China
Código hs:
850450
Solicitud:
Electrónico, Instrumento
Tipo:
Transformador de corriente
Fase:
Soltero
Condición de operación:
Interior
Uso:
Protección, Medida, Aislamiento
Forma enrollada:
Tipo de herida apretada y de una sola capa

Descripción Del Producto

Transformador de corriente de alta protección - Este producto se utiliza para aislamiento de señales, adquisición de señales, aislamiento y otra transmisión de datos de protección de relé de 500KV Tiene una gran capacidad de sobrecarga y capacidad de análisis de características transitorias. - Se puede utilizar en la protección de relés del sistema de potencia y en transformadores de nivel de alto voltaje para la protección del sistema y el análisis de transitorios.Caracteristica principal Buena linealidad, excelente consistencia, amplio rango de trabajo Circuito eléctrico simple, confiable Las características transitorias son buenas, la forma de onda es verdadera Fuerte capacidad anti-saturación, puede superponer el componente 100% DC Parámetro eléctrico Corriente nominal de entrada Iin:0-5A Corriente nominal máxima Imax:40×Iin Voltaje de salida secundario o:0-10 V No linealidad:Precisión<±0,5% Error de fase<±60 ' Frecuencia:45-1500Hz Impedancia de carga de salida>50kΩ Resistencia de aislamiento:>500mΩ

Actuación
Tipo	Corriente nominal de entrada (A)	Voltaje nominal de salida (V)	Tiempos nominales máximos	No linealidad		Consumo de energía (VA)	Tensión soportada de frecuencia de potencia (V)
				Precisión (±%)	Error de fase
				Precisión (±%)	(± ')
TR0101-4G	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤30	<0,5	≥3000
TR0149-4G	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤30	<0,5	≥3000
TR01201-2G	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤30	<0,5	≥3000
TR01153-2G	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤30	<0,5	≥3000
TR0162-4GJ	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤60	<0,5	≥3000
TR01116-2BE	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤90	<0,5	≥3000
TR01159-2BE	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤90	<0,5	≥3000
TR01284-2BE	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤60	<0,5	≥3000
TR01284-4BE	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤60	<0,5	≥3000
TR0179-4BE	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤60	<0,5	≥3000
TR01203-2BE	0 ~ 5	0 ~ 0.3535	40	≤0,5	≤30	<0,5	≥3000

Transformador de corriente Protección de reproducción Alta precisión
