¿Qué es un transformador de corriente de secuencia cero?

Un transformador de corriente de secuencia cero (Transformador de corriente de equilibrio de núcleo, CBCT), también conocido como transformador de corriente de equilibrio de núcleo o transformador de corriente residual, es un dispositivo de detección especial ampliamente utilizado en sistemas de distribución de energía para protección contra fugas y fallas a tierra. A diferencia de los transformadores de corriente ordinarios que miden la corriente de carga monofásica, este dispositivo se centra en detectar la suma vectorial de todas las corrientes que pasan a través de su núcleo magnético anular.

Su principio de funcionamiento se basa en el equilibrio de corriente alterna trifásica. En condiciones normales de trabajo con cargas trifásicas equilibradas, la suma de las corrientes de la fase A, la fase B y la fase C es igual a cero. Los flujos magnéticos generados por la corriente de cada fase se compensan entre sí completamente dentro del núcleo del anillo cerrado, por lo que no saldrá ninguna señal de corriente desde el devanado secundario. Si se producen daños en el aislamiento, envejecimiento del cable o accidentes por descarga eléctrica, parte de la corriente fluye hacia tierra en lugar de regresar a través de los cables neutros. Aparece una corriente residual desequilibrada y crea un flujo magnético neto en el núcleo. La bobina secundaria luego producirá una señal de corriente débil proporcional y la enviará a relés de protección o disyuntores compatibles.

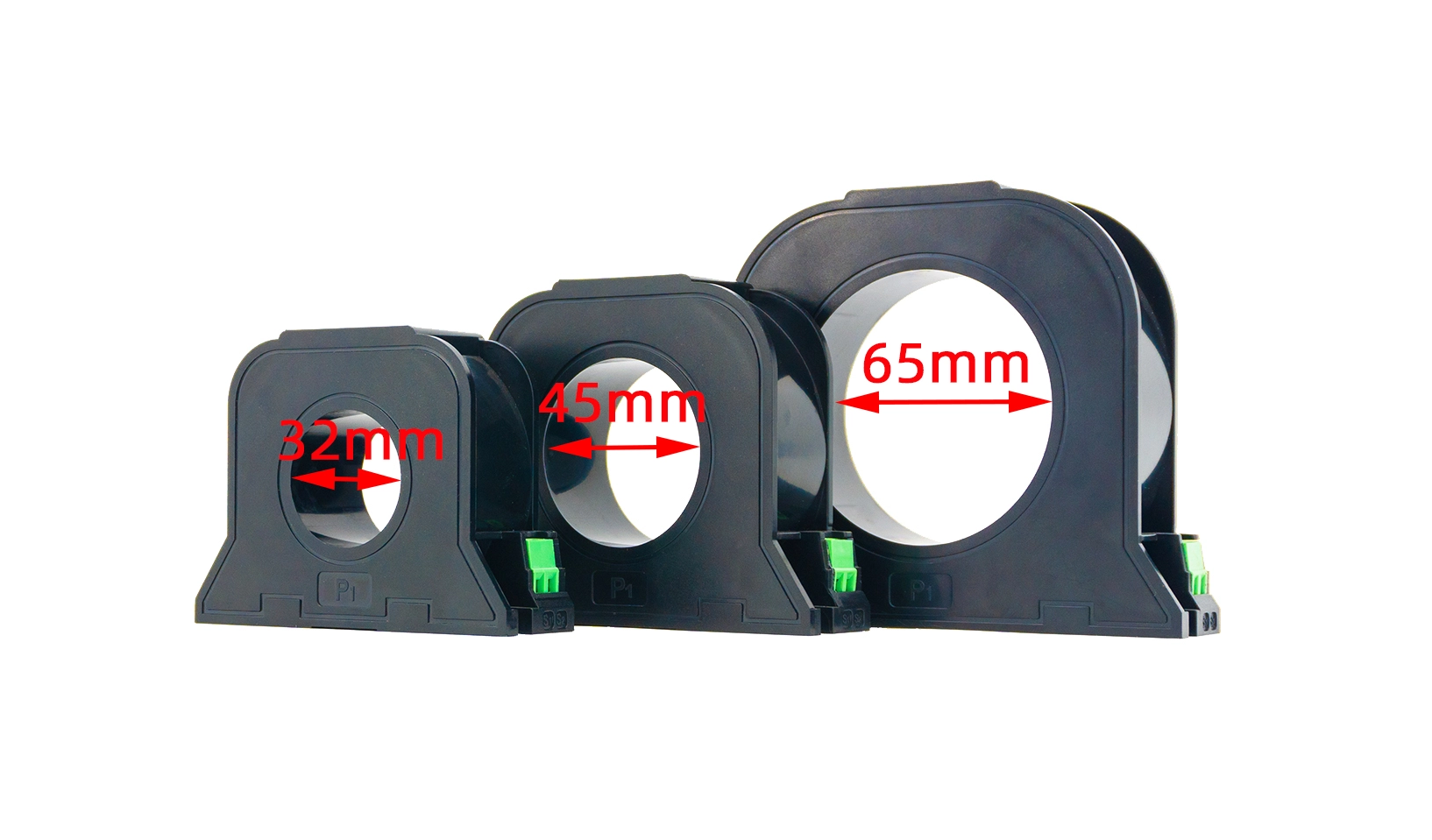

La estructura principal de un transformador de corriente de secuencia cero incluye tres partes básicas. El primero es un núcleo magnético anular cerrado. Los núcleos de aleación nanocristalina se utilizan en escenarios de alta sensibilidad para detectar pequeñas corrientes de fuga para la seguridad personal, mientras que los núcleos de acero al silicio se eligen para la detección de grandes fallas a tierra en sistemas de media tensión. La segunda parte es una bobina de cobre secundaria enrollada uniformemente. Los usuarios nunca deben dejar el circuito secundario abierto, ya que esto producirá alto voltaje peligroso y dañará el equipo. La tercera parte es una carcasa de plástico aislada con diferentes grados de resistencia al agua y al polvo para instalación en interiores o exteriores.

Este dispositivo tiene múltiples clasificaciones prácticas según estructura y uso. Los tipos de anillo integral ofrecen una alta precisión de medición para gabinetes de energía nuevos, mientras que los tipos abiertos abiertos permiten una instalación conveniente en cables terminados sin cortar cables. Los modelos de baja tensión sirven para edificios residenciales, pilas de carga y equipos fotovoltaicos, y las versiones de media tensión funcionan con protección de relé de red eléctrica de 10 kV.

Los transformadores de corriente de secuencia cero desempeñan un papel insustituible en la seguridad eléctrica. En las cajas de distribución residencial, cooperan con dispositivos de corriente residual para cortar la energía en milisegundos una vez que se produce una corriente de fuga de 30 mA para evitar descargas eléctricas fatales. En los talleres industriales monitorean fallas en los bobinados de los motores para evitar que se quemen los equipos. Para nuevas instalaciones de energía, como pilas de carga y cajas de combinación fotovoltaica, realizan un seguimiento continuo de las condiciones de aislamiento de los cables para reducir los riesgos de incendio.

Una instalación correcta afecta directamente al rendimiento de la detección. Todos los cables activos, incluidas las tres fases y la línea neutra, deben pasar juntos por el centro del núcleo, mientras que el cable de tierra de protección debe pasar por alto el anillo para evitar la desviación de la señal. Se sugieren cables trenzados blindados para la conexión secundaria para resistir la interferencia electromagnética de inversores y contactores.

En resumen, los transformadores de corriente de secuencia cero actúan como sensor de primera línea de protección de falla a tierra. Captan pequeñas señales de fuga anormales que no pueden ser detectadas por los equipos de medición de corriente habituales, protegiendo eficazmente los equipos eléctricos, la propiedad y la seguridad personal en sistemas de energía civiles, industriales y de nuevas energías.
