¿Qué es un pequeño transformador de potencia?

Un pequeño transformador de potencia es un dispositivo eléctrico diseñado para transferir energía eléctrica entre dos circuitos mediante inducción electromagnética mientras cambia el nivel de voltaje para cumplir con los requisitos de diferentes sistemas electrónicos o eléctricos. A diferencia de los grandes transformadores de potencia utilizados en redes de transmisión de energía, los pequeños transformadores de potencia son compactos, livianos y se utilizan principalmente para aplicaciones de baja potencia, como equipos electrónicos, sistemas de control, automatización industrial, dispositivos de comunicación y electrodomésticos.

La función principal de un pequeño transformador de potencia es aumentar o reducir el voltaje de CA. En la mayoría de las aplicaciones, reduce un voltaje de entrada más alto a un voltaje de salida más bajo y más seguro que pueden utilizar componentes electrónicos sensibles. Por ejemplo, un transformador puede convertir la alimentación de red de 220 VCA o 110 VCA en 12 VCA, 24 VCA u otros voltajes bajos requeridos por los circuitos y dispositivos de control.

Un pequeño transformador de potencia generalmente consta de tres partes clave: un núcleo magnético, un devanado primario y un devanado secundario. El núcleo magnético suele estar hecho de láminas laminadas de acero al silicio o materiales de ferrita para mejorar el rendimiento magnético y reducir las pérdidas de energía. El devanado primario está conectado a la fuente de alimentación de entrada, mientras que el devanado secundario proporciona el voltaje de salida transformado a la carga.

Cuando la corriente alterna fluye a través del devanado primario, crea un campo magnético cambiante dentro del núcleo. Este campo magnético induce un voltaje en el devanado secundario. La relación entre el número de vueltas en los devanados primario y secundario determina si el transformador aumenta o disminuye el voltaje. Debido a que no existe una conexión eléctrica directa entre los dos devanados, el transformador también proporciona aislamiento eléctrico, lo que mejora la seguridad y protege los equipos conectados.

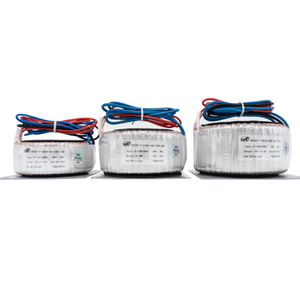

Los pequeños transformadores de potencia están disponibles en diferentes diseños según sus aplicaciones. Los tipos comunes incluyen transformadores de núcleo EI, transformadores toroidales, transformadores montados en PCB, transformadores encapsulados y transformadores de control. Los transformadores EI se utilizan ampliamente debido a su estructura simple y rentabilidad. Los transformadores toroidales proporcionan mayor eficiencia, menor ruido y un tamaño compacto, lo que los hace adecuados para equipos médicos, sistemas de audio e instrumentos de precisión. Los transformadores de PCB están diseñados para instalación directa en placas de circuito y se encuentran comúnmente en productos electrónicos.

En aplicaciones industriales, los pequeños transformadores de potencia se utilizan a menudo en paneles de control, equipos de automatización, sistemas PLC, sensores, relés y dispositivos de medición. Proporcionan fuentes de alimentación estables de bajo voltaje para circuitos de control y al mismo tiempo los aíslan de fuentes de alto voltaje. En sistemas de energía renovable, equipos de comunicación y dispositivos inteligentes, los pequeños transformadores ayudan a garantizar una conversión de voltaje y una administración de energía confiables.

Las ventajas de los pequeños transformadores de potencia incluyen alta confiabilidad, operación simple, larga vida útil, aislamiento eléctrico y bajos requisitos de mantenimiento. Pueden funcionar de forma continua en diversos entornos y proporcionar energía estable para los sistemas eléctricos. Muchos transformadores pequeños modernos están diseñados con materiales de aislamiento mejorados, núcleos de bajas pérdidas y una mejor gestión térmica para aumentar la eficiencia y la seguridad.

Al seleccionar un transformador de potencia pequeño, se deben considerar varios factores, incluido el voltaje de entrada, el voltaje de salida, la potencia nominal, la frecuencia, la clase de aislamiento, el tamaño, el método de montaje y el entorno operativo. Elegir el transformador correcto garantiza una conversión de energía eficiente y evita el sobrecalentamiento o problemas de rendimiento.

En resumen, un pequeño transformador de potencia es un componente esencial para convertir y aislar energía eléctrica en aplicaciones de baja potencia. Con su diseño compacto y rendimiento confiable, los transformadores pequeños se usan ampliamente en electrónica, control industrial, sistemas de comunicación y muchos otros dispositivos eléctricos donde se requiere una conversión de voltaje segura y estable.
