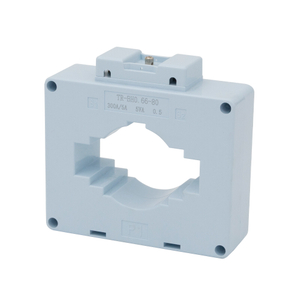

¿Cómo funciona un transformador de corriente de bajo voltaje?

Un transformador de corriente de bajo voltaje (LVCT) es un dispositivo esencial que se utiliza en sistemas de energía eléctrica para medir, monitorear y proteger circuitos de bajo voltaje. Normalmente aplicados en sistemas con tensiones nominales inferiores a 1 kV, los transformadores de corriente BT proporcionan una medición de corriente precisa al convertir corrientes primarias altas en corrientes secundarias proporcionales más bajas adecuadas para instrumentos, relés y equipos de medición. Garantizan la seguridad eléctrica, permiten una gestión eficiente de la energía y respaldan la detección de fallas en redes eléctricas industriales y comerciales.

Principio de funcionamiento:

El transformador de corriente de bajo voltaje funciona según el principio de inducción electromagnética. Cuando la corriente alterna (CA) pasa a través del conductor primario, genera un campo magnético a su alrededor. El núcleo magnético del LVCT captura este flujo magnético e induce una corriente proporcional en el devanado secundario. La corriente secundaria inducida mantiene una relación fija con la corriente primaria (por ejemplo, 1000:5A), lo que permite una medición de corriente precisa sin exponer directamente los instrumentos de medición a altos niveles de corriente.

El material del núcleo magnético, a menudo fabricado con acero al silicio de alta permeabilidad o aleaciones nanocristalinas, minimiza las pérdidas del núcleo y garantiza la linealidad en un amplio rango de corriente. El aislamiento entre circuitos primario y secundario garantiza la seguridad eléctrica. Durante el funcionamiento, el LVCT reproduce la forma de onda de la corriente primaria con un error mínimo de fase y amplitud, lo que permite una medición precisa, auditoría de energía y coordinación de relés de protección.

Características clave:

Alta precisión de medición:
proporciona una transformación de corriente precisa con errores de relación y de fase bajos, lo que garantiza lecturas confiables para medidores y relés.

Diseño compacto y robusto:
Diseñado para una fácil instalación dentro de paneles de distribución, sistemas de barras colectoras o tableros de distribución de energía. La carcasa duradera garantiza resistencia mecánica y protección contra el polvo, la humedad y las vibraciones.

Aislamiento eléctrico mejorado:
Diseñado con materiales aislantes de alta calidad para soportar ambientes de bajo voltaje de manera segura y al mismo tiempo evitar fallas dieléctricas o cortocircuitos.

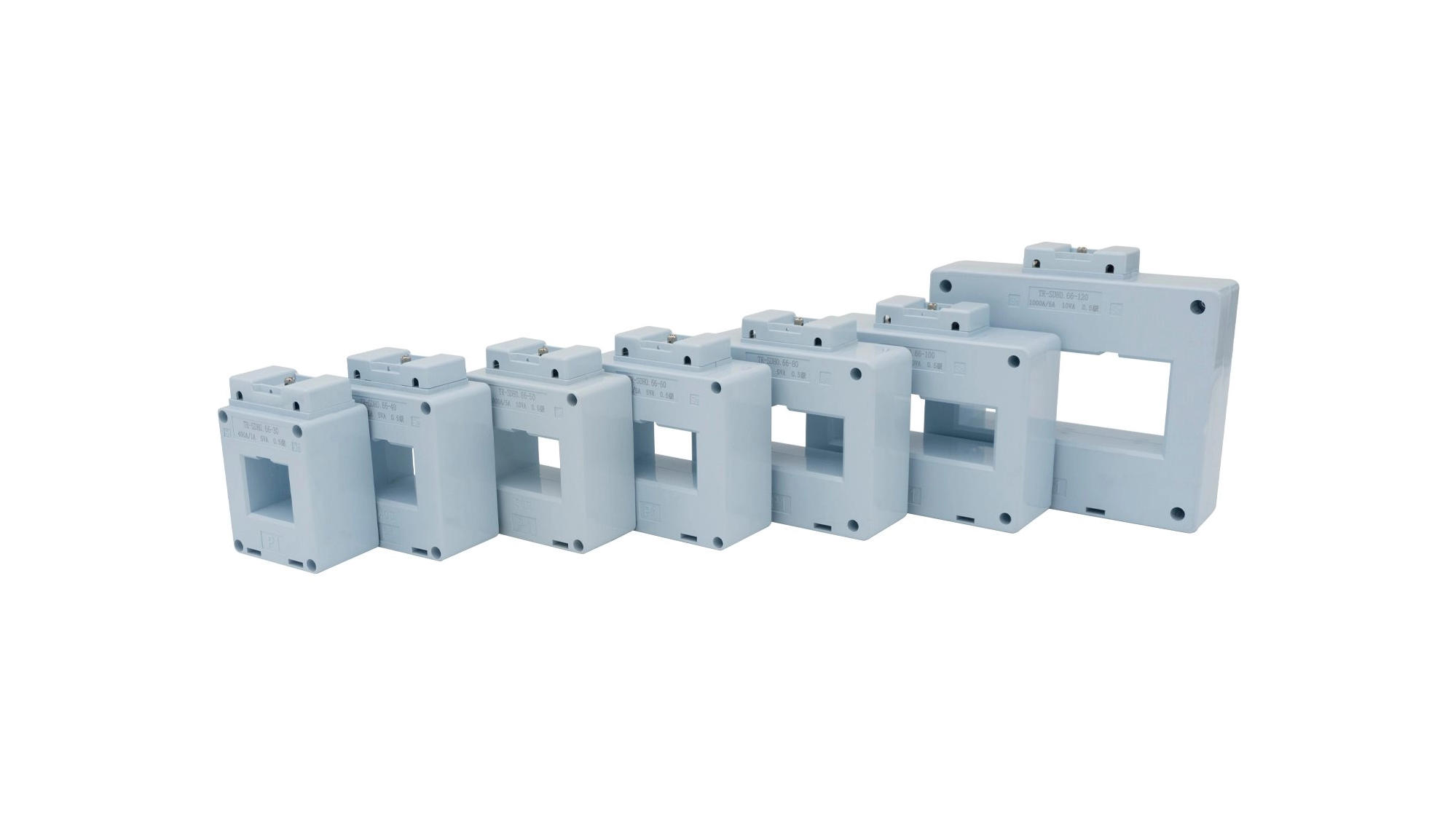

Amplio rango de medición:
admite varias clasificaciones de corriente primaria (desde unos pocos amperios hasta varios miles de amperios), lo que permite un uso flexible en diversos sistemas eléctricos.

Seguridad y aislamiento:
Proporciona aislamiento galvánico entre circuitos primarios de alta corriente e instrumentos de medición sensibles, protegiendo al personal y los dispositivos de peligros eléctricos.

Aplicaciones:

Los transformadores de corriente de bajo voltaje se utilizan ampliamente en sistemas de energía industriales, comerciales y de servicios públicos. En la automatización industrial, monitorean cargas de motores, detectan sobrecargas y apoyan la optimización de procesos. En edificios comerciales, los LVCT son componentes integrales de los sistemas de gestión de energía (EMS) y medidores inteligentes, lo que ayuda a rastrear el consumo de energía y mejorar la eficiencia.

También se utilizan ampliamente en paneles de distribución de bajo voltaje, tableros , de distribución y sistemas de energía renovable, como instalaciones de energía solar y eólica, para medición de corriente y equilibrio de carga. Además, los LVCT sirven en relés de protección (detectando condiciones de corriente anormales como cortocircuitos o fallas a tierra) para activar disyuntores y evitar daños al equipo.

En resumen, el transformador de corriente de bajo voltaje es un instrumento vital para la detección, protección y control precisos de la corriente en redes eléctricas de bajo voltaje. Su combinación de alta precisión, seguridad y durabilidad lo hace indispensable en aplicaciones modernas de monitoreo de energía, automatización y eficiencia energética.
