¿Cómo funciona un transductor de voltaje CA?

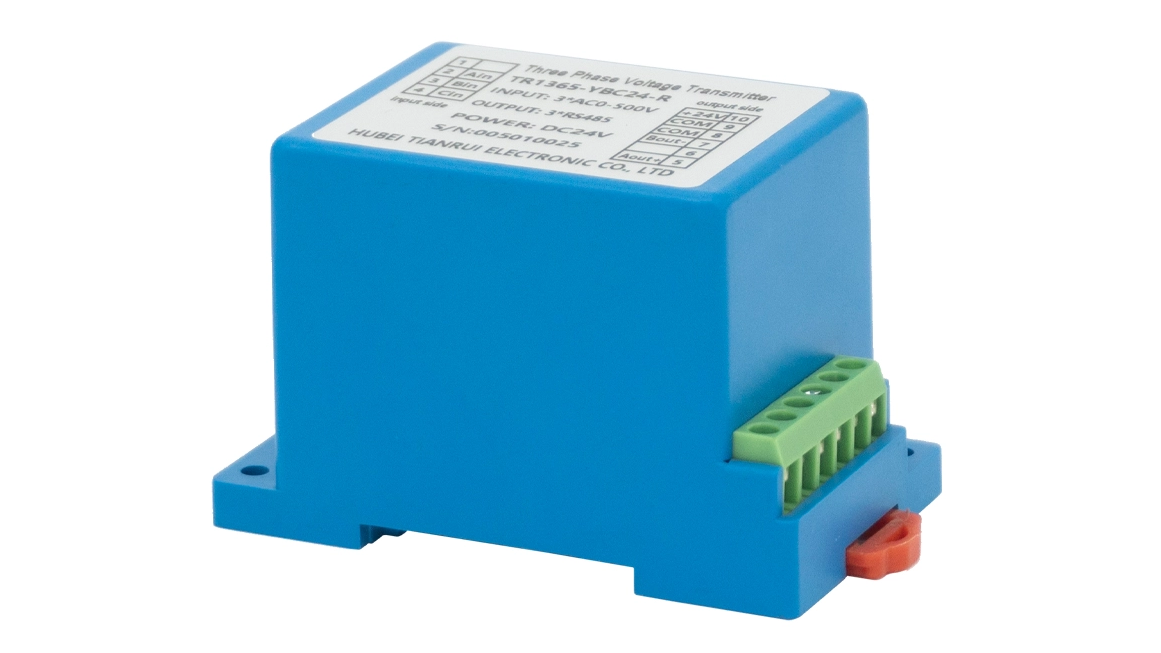

Un transductor de voltaje de CA es un dispositivo eléctrico crítico diseñado para convertir señales de voltaje de corriente alterna (CA) en señales de corriente o voltaje de CC estandarizadas de bajo nivel que son fáciles de medir, monitorear o integrar en sistemas de control. Su funcionamiento se basa en tres pasos principales: muestreo, aislamiento y conversión de señales, y calibración de salida.

Primero, el transductor toma muestras del voltaje CA de entrada a través de un divisor de voltaje incorporado o un transformador de potencial (PT). Un divisor de voltaje se usa típicamente para aplicaciones de bajo voltaje, reduciendo los altos voltajes de CA a un rango manejable mediante división de voltaje resistivo o capacitivo. Para escenarios de alto voltaje, un transformador potencial reduce el alto voltaje del lado primario a una señal secundaria segura de bajo voltaje (generalmente 100 V o menos). Esta señal de CA muestreada luego se rectifica en una señal de CC pulsante utilizando diodos o puentes rectificadores. Después de la rectificación, un circuito de filtro (que consta de condensadores e inductores) suaviza la CC pulsante hasta convertirla en una señal de CC estable.

Para garantizar la seguridad eléctrica y evitar interferencias entre los circuitos de entrada y salida, la mayoría de los transductores incorporan componentes de aislamiento, como optoacopladores o transformadores de aislamiento, que separan el lado de entrada de alto voltaje del lado de salida de bajo voltaje. Finalmente, un amplificador de precisión calibra la señal de CC suavizada para cumplir con los rangos de salida estándar de la industria, como corriente de 0 a 5 V, de 0 a 10 V de CC o de 4 a 20 mA, lo que la hace compatible con dispositivos industriales comunes como PLC, registradores de datos y medidores digitales.

Los transductores de voltaje CA cuentan con varias características y ventajas notables. Ofrecen una alta precisión de medición (normalmente entre ±0,2 % y ±0,5 % de la escala completa), lo que garantiza datos confiables para tareas de monitoreo críticas. Su fuerte capacidad antiinterferencias, habilitada por la tecnología de aislamiento, protege la señal de salida de interferencias electromagnéticas (EMI) y sobretensiones, lo que los hace adecuados para entornos industriales hostiles. Además, tienen un amplio rango de voltaje de entrada, pueden funcionar de manera estable en un amplio espectro de temperaturas y presentan diseños compactos que facilitan la instalación en gabinetes de control. A diferencia de los métodos de medición de voltaje directo, eliminan el riesgo de exposición a alto voltaje para los operadores y los equipos posteriores, lo que mejora la seguridad general del sistema.

Estos transductores encuentran amplias aplicaciones en múltiples campos. En la automatización industrial, se utilizan para monitorear el voltaje de motores, bombas y líneas de producción, lo que permite una protección contra sobrevoltaje o subvoltaje para evitar daños al equipo. En los sistemas de distribución de energía, desempeñan un papel clave en las redes inteligentes y el monitoreo de subestaciones, proporcionando datos de voltaje en tiempo real para el análisis de la estabilidad de la red y el diagnóstico de fallas. También son esenciales en sistemas de energía renovable, como inversores solares y convertidores de turbinas eólicas, donde monitorean el voltaje de salida de CA para optimizar la eficiencia de conversión de energía.

Además, se implementan en sistemas de gestión de edificios para monitorear el voltaje de la iluminación, HVAC y otras cargas eléctricas, respaldando los esfuerzos de gestión del consumo y el ahorro de energía. En resumen, los transductores de voltaje de CA sirven como un puente vital entre los sistemas de CA de alto voltaje y los dispositivos de control de bajo voltaje, lo que garantiza un monitoreo y gestión de señales eléctricas seguras, precisas y eficientes.
