TR0257-LKH
TR
50000
T/T, Western Union, PayPal
Shanghai, China
Características del producto
* Mide señales AC, DC y pulsadas.
* Fuerte resistencia a interferencias externas, alta tasa de rechazo de modo común.
* Baja deriva de temperatura, bajo consumo de energía, amplia banda de frecuencia.
* Estructura perforada, sin pérdida de inserción.
* Estructura dividida, fácil de instalar.
Aplicación del producto
* Regulación de velocidad de conversión de frecuencia CA.
* Tracción por servomotor.
* Sistema de alimentación ininterrumpida (UPS).
* Máquina de soldar, fuente de alimentación de batería.
Parámetros del producto
| Especificación | 10A/1V | 20A/1V | 50A/1V | Unidad | |
|---|---|---|---|---|---|
| I PN | Corriente de entrada nominal primaria | 10 | 20 | 50 | A |
| I P | Rango de medición de corriente primaria | 0 ～ 20 | 0 ～ 40 | 0 ～ 75 | A |
| V SN | Tensión de salida nominal secundaria | 2.5 ± 1 | V | ||
| V C | Tensión de fuente de alimentación | +12(±5%) | V | ||
| I C | Consumo de corriente | <10 | mamá | ||
| Vd | Tensión de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| ε L | Linealidad | <0,5 | %FS | ||
| X | Precisión | TA=25℃:≤±2 | % | ||
| V 0 | Tensión de compensación | Ta = 25 ℃: ≤ ± 20 | MV | ||
| V OM | Tensión de compensación magnética | IP = 0 después de 3*IPN: ≤ ± 20 | MV | ||
| V OT | Tensión de compensación Deriva de temperatura | IP=0TA=-40~+80℃:≤±0,25 | MV/℃ | ||
| T r | Tiempo de respuesta | ≤1 | EM | ||
| f | Ancho de banda (-3dB) | CC ~ 2.2 | khz | ||
| T A | Temperatura de trabajo | -40 ～+80 | ℃ | ||
| T S | Temperatura de almacenamiento | -45 ～+85 | ℃ | ||
| R L | Resistencia de carga | TA=25℃:≥4.7 | kΩ | ||

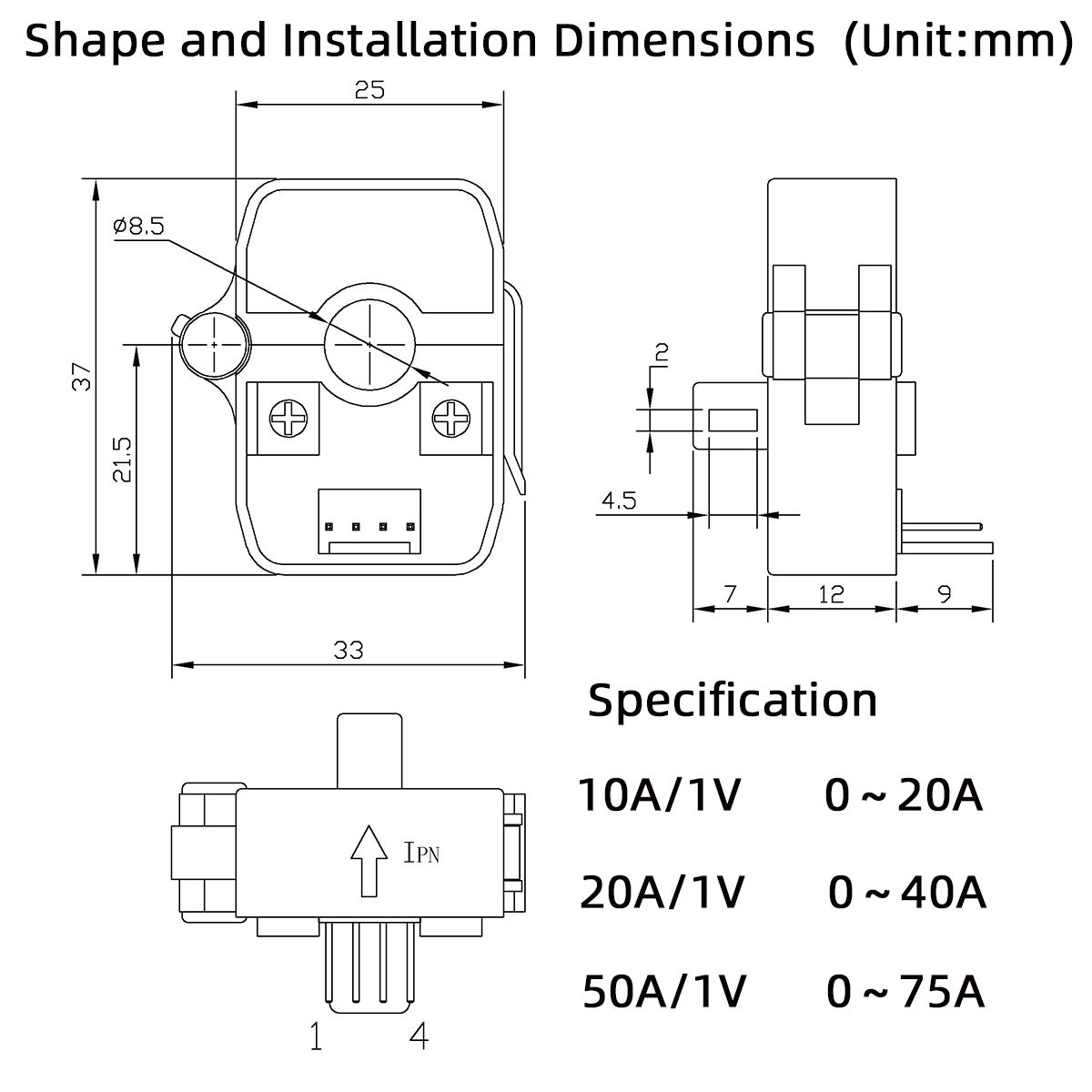

Dimensiones de forma e instalación

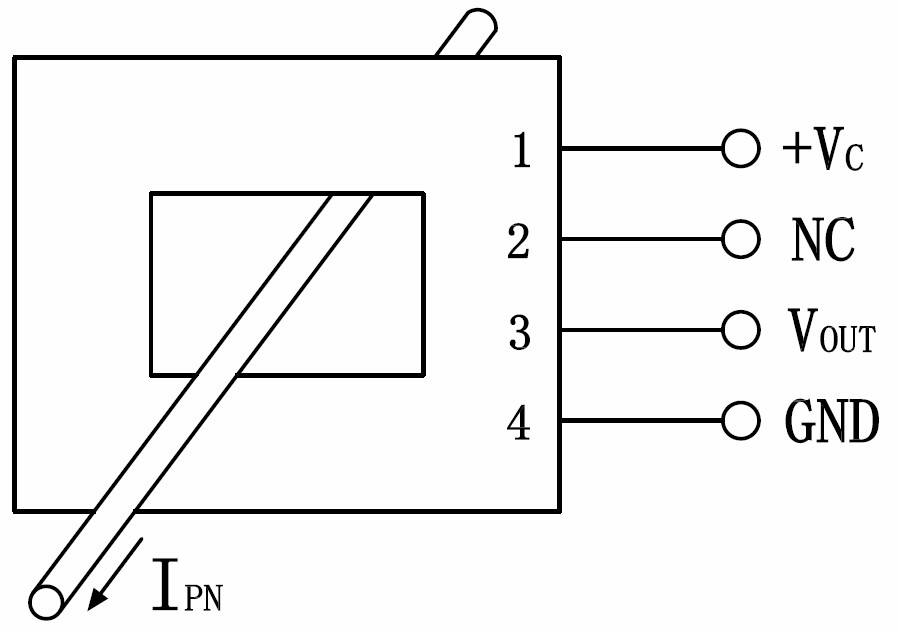

Diagrama de enlace del circuito
Nota:
4: Tierra eléctrica
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
El rendimiento dinámico (DI/DT y tiempo de respuesta) es mejor cuando la fila de corriente de entrada está completamente llena con la perforación primaria.
