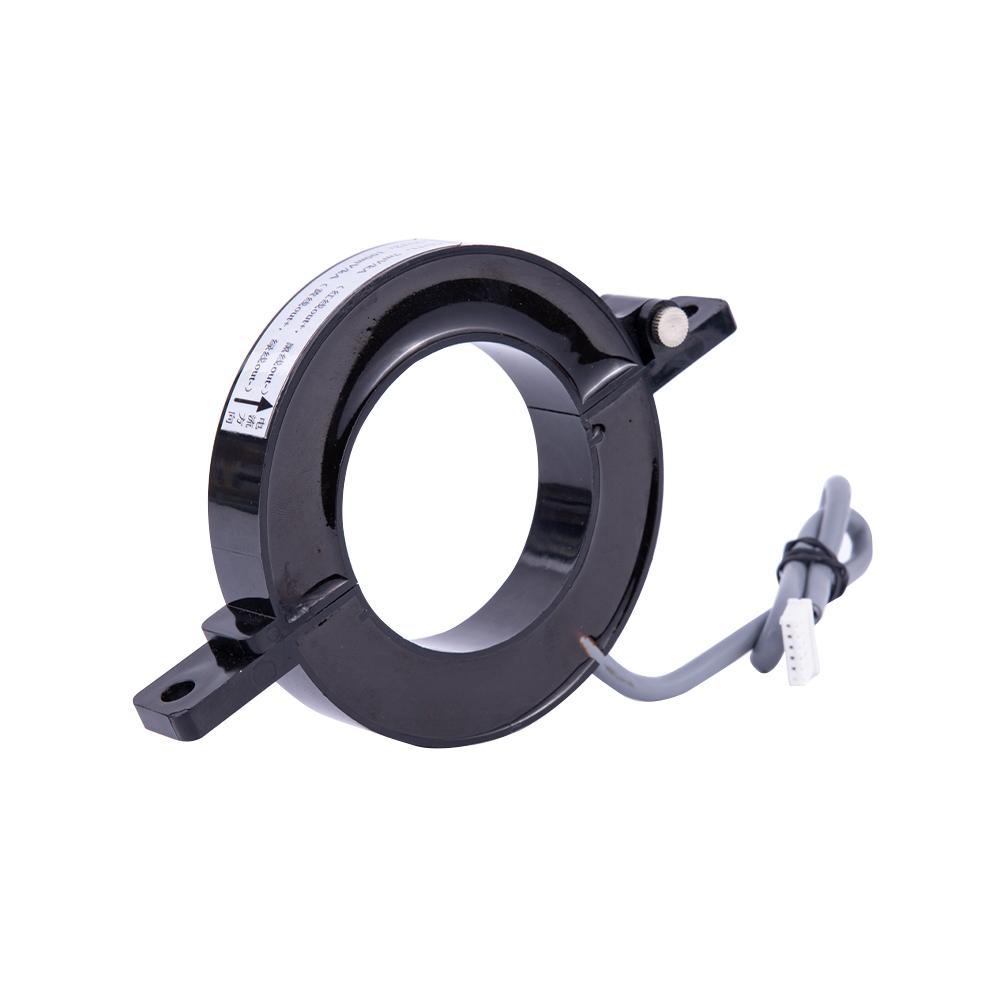

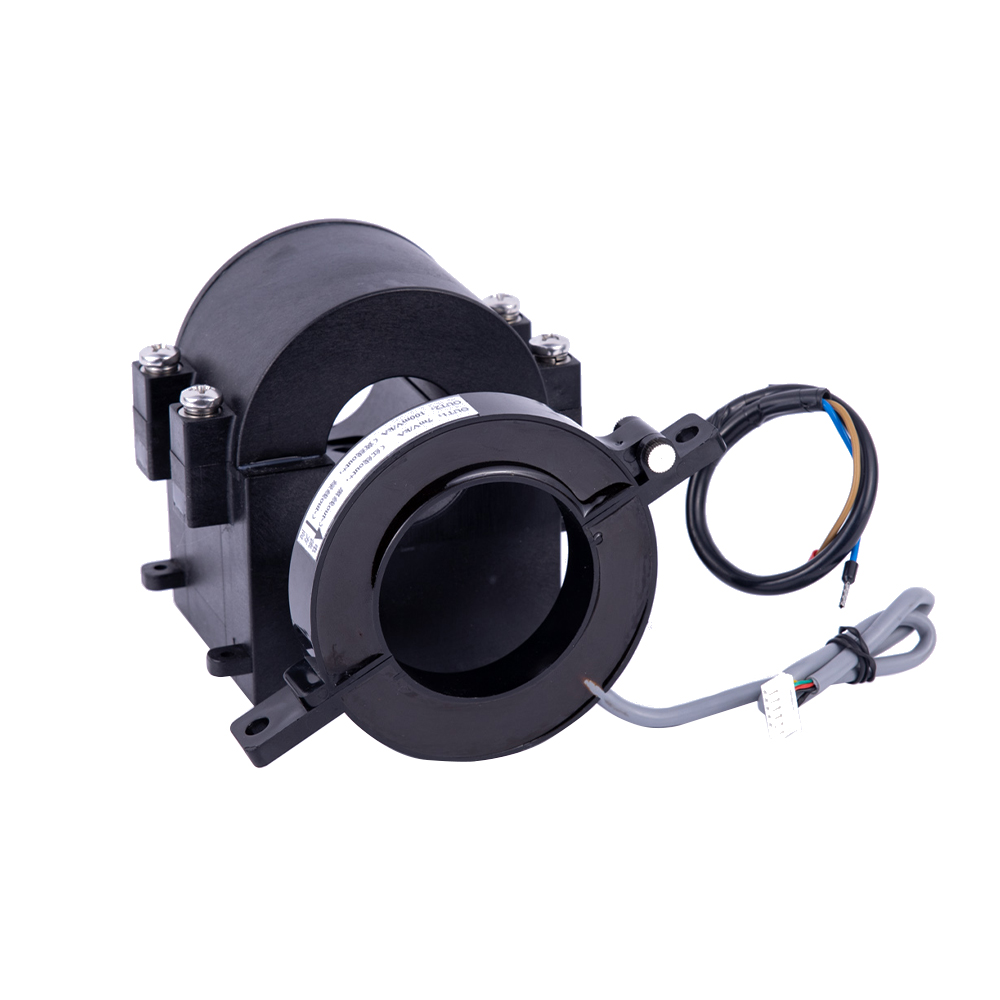

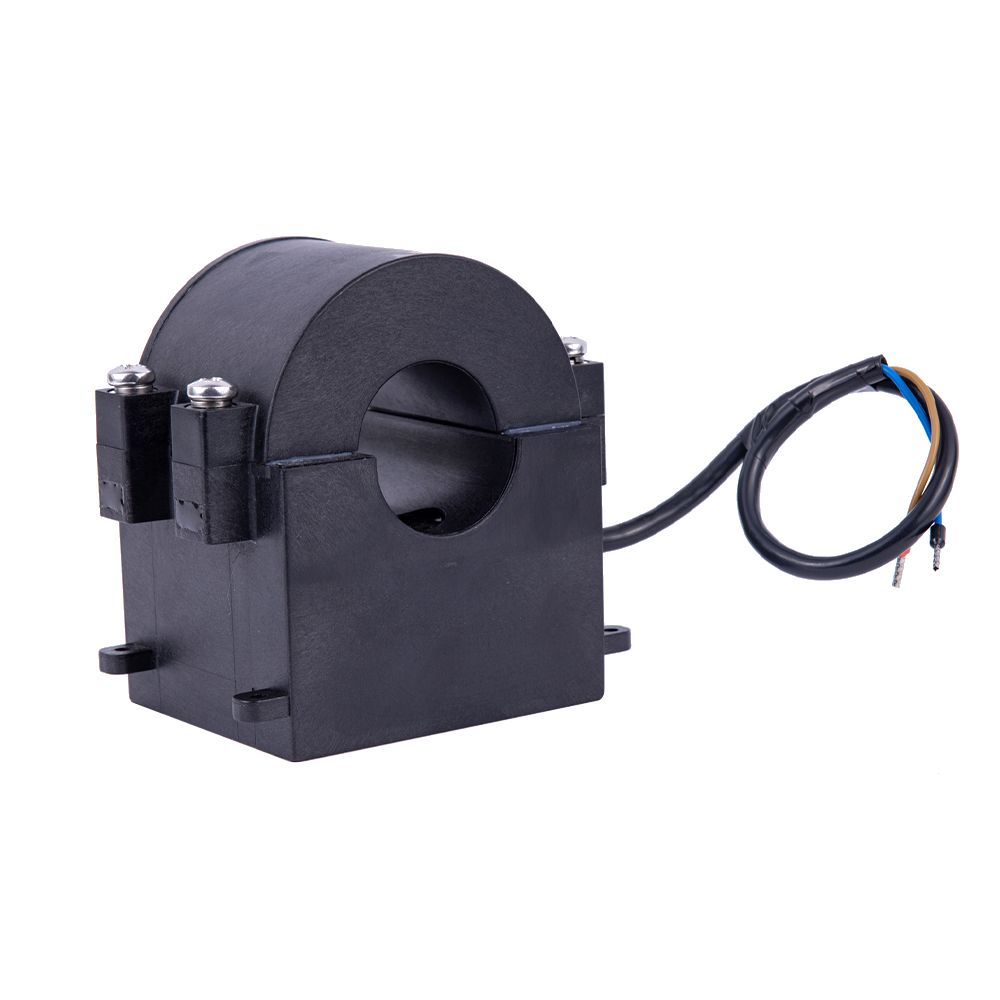

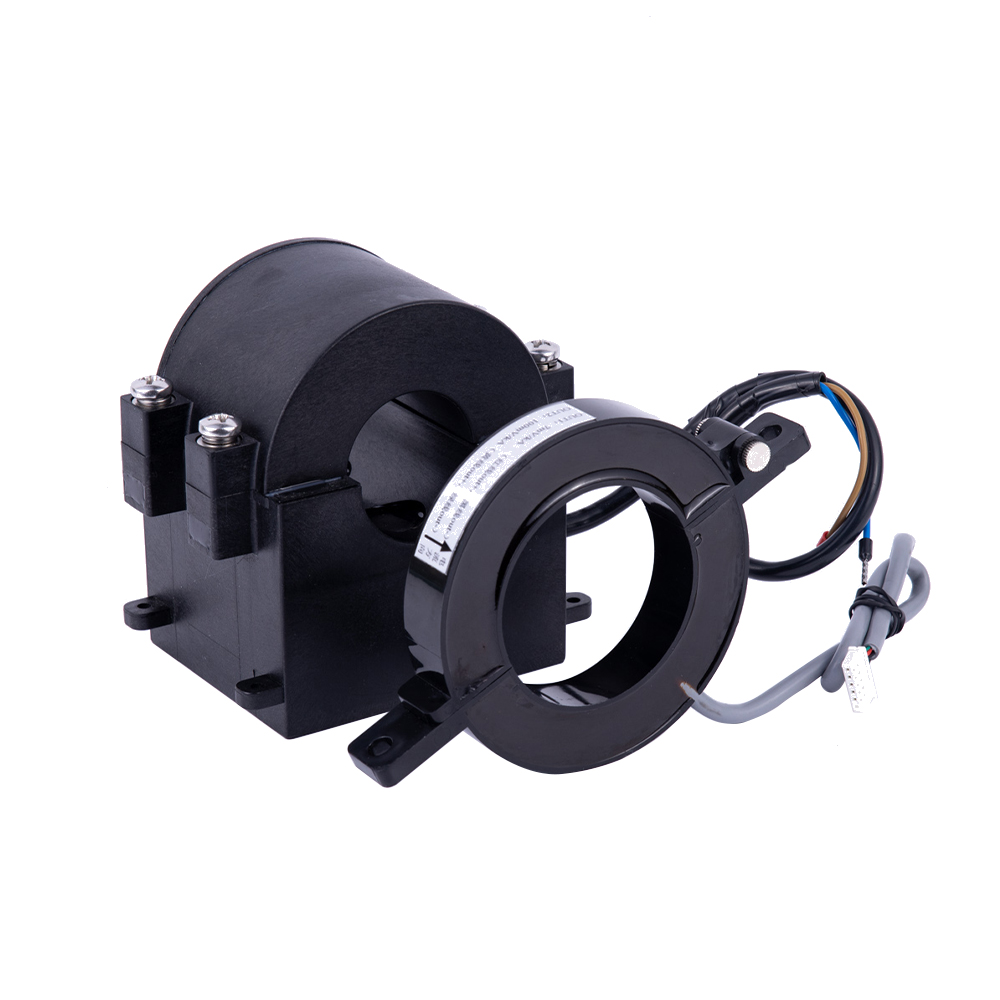

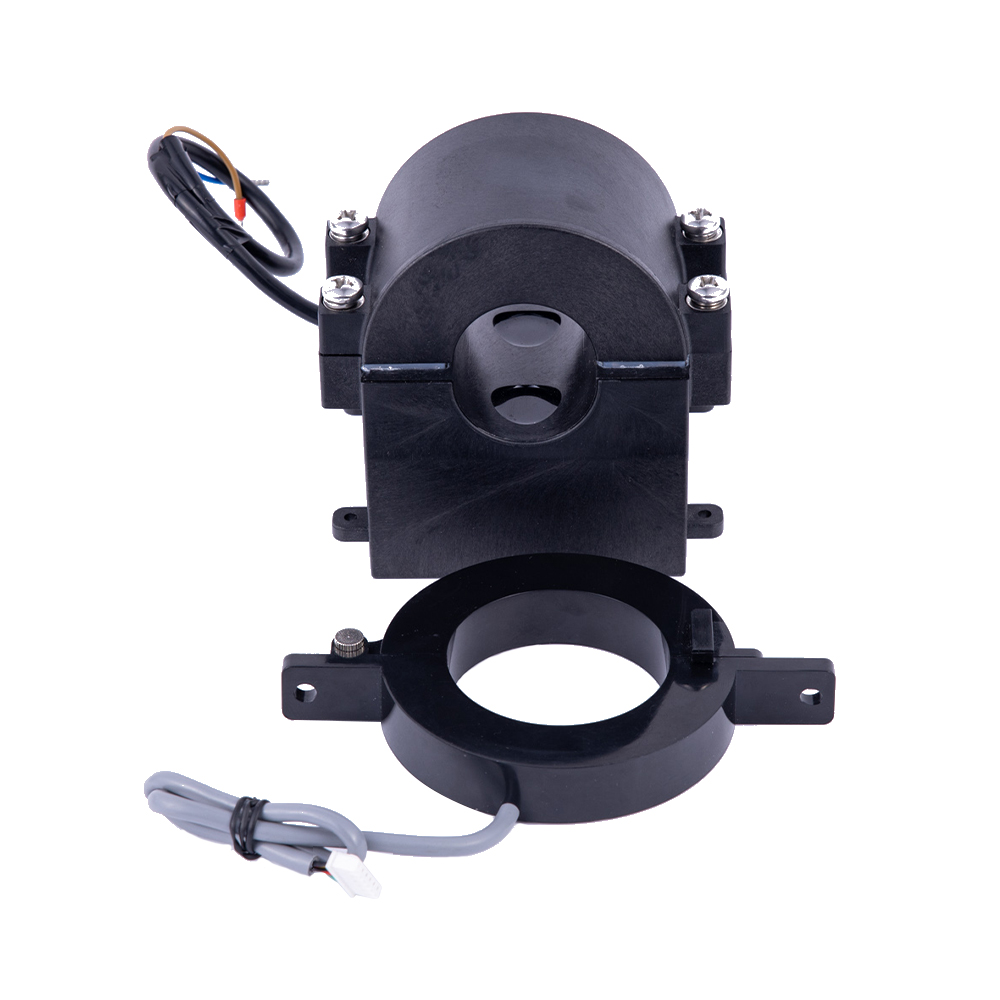

Power Harverster CT para falla en la línea de transmisión eléctrica

El dispositivo tiene un funcionamiento estable y confiable a largo plazo, tecnología madura, gran adaptabilidad a los cambios actuales en las líneas de transmisión, autoprotección contra cortocircuitos y corrientes de irrupción, y puede proporcionar un suministro de energía confiable para equipos de monitoreo y monitoreo en línea de varias líneas de transmisión. .

Características del producto

Estructura abierta y cerrada, fácil de instalar en sitio y fácil de operar. Diseño completamente cerrado, adecuado para entornos hostiles;

Energía de inducción, eficiente y confiable, sin mantenimiento;

Se puede mantener un funcionamiento estable y una salida estable en caso de cambios en la corriente de línea. El voltaje de salida es estable y la ondulación es pequeña; la potencia de salida puede alcanzar más de 20W;

Puede funcionar de forma continua con una corriente superior a 1000 A y puede funcionar de forma estable durante un breve periodo de tiempo con una corriente superior a 3000 A; Se puede instalar en líneas de transmisión de cualquier nivel de voltaje desde 6kV hasta 500kV.

Ámbito de aplicación

Dispositivo de medición de ondas viajeras para líneas de transmisión aéreas de alta tensión.

ACTUACIÓN

Características de entrada:
   Clase de voltaje de línea de transmisión: ≤500KV
   Corriente de línea de transmisión: ≤3000A
   Frecuencia nominal: 50 Hz

Características de salida:
   Precisión del voltaje de salida: ≤1% del voltaje de salida nominal
   Efecto de carga: ≤±1% del voltaje de salida nominal (cuando cambia del 0 al 100% de la carga nominal)
   Pico de ondulación: ≤±1% voltaje de salida nominal
   Protección contra sobrecorriente: no menos del 120% de la corriente de salida nominal, recuperación automática
   Frecuencia de conmutación: 300 kHz

Características ambientales:
   Temperatura ambiente: -25 ℃ ~ +50 ℃
   Temperatura de almacenamiento: -40 ℃ ~ + 120 ℃
   Humedad relativa: ≤95%
   Condiciones atmosféricas: no hay contaminación grave en la atmósfera.
   Altitud: ≤3000m
   Coeficiente de temperatura: ≤±0.02%/℃
   Aumento de temperatura: K30 ℃

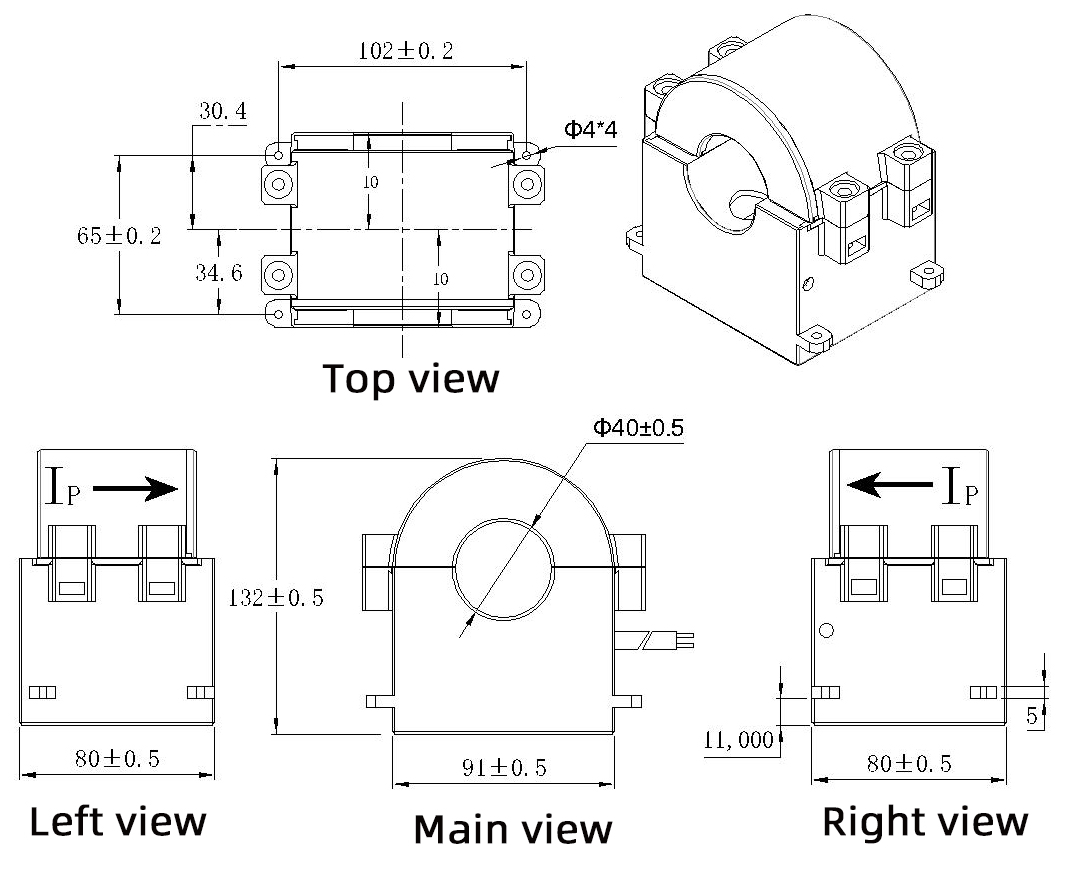

Forma y dimensiones de instalación
