TR0225-LBH5
TR
50000
T/T, Western Union, PayPal
Shanghai, China
Características del producto
* Altamente aislado entre el lado primario y secundario.
* Tamaño pequeño, peso ligero.
* Sin pérdida de inserción, bajo consumo de energía.
* Amplio rango de detección.
Aplicación del producto
Utilizado en energía eléctrica, automatización industrial, maquinaria, automoción, electrodomésticos y otras industrias y campos.
Parámetro técnico
| Especificación | 6A | / | 0.625V | 15A | |
|---|---|---|---|---|---|
| / 0.625V | 25A | 6 | 15 | 25 | A |
| / 0.625V | UNIDAD | 0 ～ 18 | 0 ～ 45 | 0 ～ 75 | A |
| I PN | PN | 2.5 ± 0.625 | V | ||
| Corriente de | entrada | +5V (± 5%) | V | ||
| primaria I | P | ＜ 20 | mamá | ||
| Rango de | medición | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| de corriente | primaria | ＜ 0.1 | %FS | ||
| V | | T a = 25 ℃: ≤ ± 0.5 | % | ||
| 0 | | T a = 25 ℃: ≤ ± 15 | MV | ||
| | | IP = 0 después de 3*IPN: ≤ ± 10 | MV | ||
| | | Ip = 0 t a = -40 ～+80 ℃: ≤ ± 0.1 | MV/℃ | ||
| | | ＜ 500 | ns | ||
| | Ancho de banda (-1dB) | DC ～ 200 | khz | ||
| T A | Temperatura de trabajo | -40 ～+80 | ℃ | ||
| T S | Temperatura de almacenamiento | -45 ～+85 | ℃ | ||

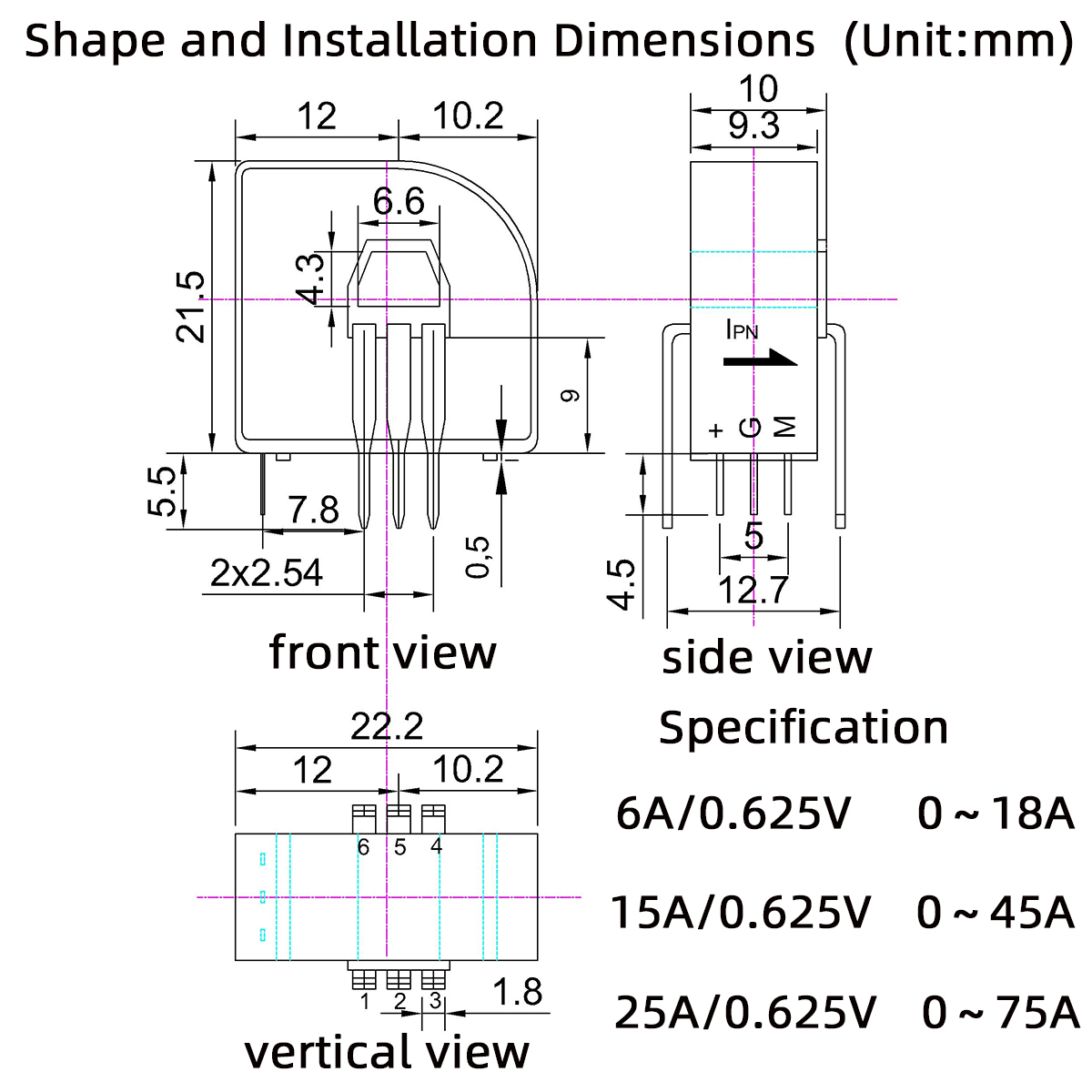

Dimensiones de forma e instalación
Diagrama de enlace del circuito
Nota:
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
Cuando el sensor se suelde a la placa de circuito, debe ser soldado con un hierro soldado a baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los alfileres no deben ser exprimidos por una gran cantidad, de lo contrario la conexión interna se puede abrir.
Características del producto
* Altamente aislado entre el lado primario y secundario.
* Tamaño pequeño, peso ligero.
* Sin pérdida de inserción, bajo consumo de energía.
* Amplio rango de detección.
Aplicación del producto
Utilizado en energía eléctrica, automatización industrial, maquinaria, automoción, electrodomésticos y otras industrias y campos.
Parámetro técnico
| Especificación | 6A | / | 0.625V | 15A | |
|---|---|---|---|---|---|
| / 0.625V | 25A | 6 | 15 | 25 | A |
| / 0.625V | UNIDAD | 0 ～ 18 | 0 ～ 45 | 0 ～ 75 | A |
| I PN | PN | 2.5 ± 0.625 | V | ||
| Corriente de | entrada | +5V (± 5%) | V | ||
| primaria I | P | ＜ 20 | mamá | ||
| Rango de | medición | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| de corriente | primaria | ＜ 0.1 | %FS | ||
| V | | T a = 25 ℃: ≤ ± 0.5 | % | ||
| 0 | | T a = 25 ℃: ≤ ± 15 | MV | ||
| | | IP = 0 después de 3*IPN: ≤ ± 10 | MV | ||
| | | Ip = 0 t a = -40 ～+80 ℃: ≤ ± 0.1 | MV/℃ | ||
| | | ＜ 500 | ns | ||
| | Ancho de banda (-1dB) | DC ～ 200 | khz | ||
| T A | Temperatura de trabajo | -40 ～+80 | ℃ | ||
| T S | Temperatura de almacenamiento | -45 ～+85 | ℃ | ||
Dimensiones de forma e instalación
Diagrama de enlace del circuito
Nota:
Precauciones de instalación
El sensor debe estar cableado correctamente; de lo contrario, podría dañar los componentes internos del sensor.
Cuando el sensor se suelde a la placa de circuito, debe ser soldado con un hierro soldado a baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los alfileres no deben ser exprimidos por una gran cantidad, de lo contrario la conexión interna se puede abrir.
